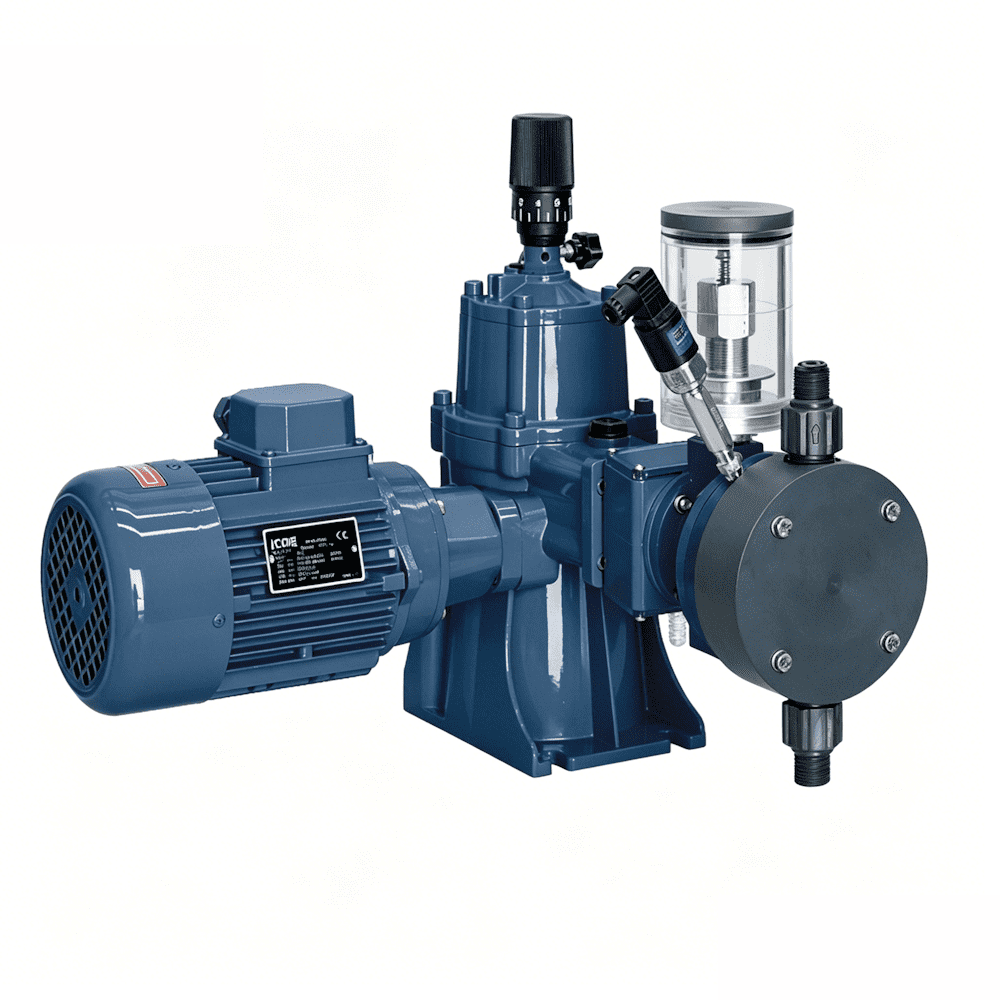

道茨AP SDI 175液压隔膜泵

一、 产品概述

1. 工作原理 道茨 SDI 系列属于正反回程三明治式液压隔膜计量泵。其驱动机制采用内部蜗轮蜗杆传动，并完全浸浴在润滑油中运行。

2. 设计特点

• 零泄漏设计：泵体具有零泄漏特性，保障高危险性介质的密封安全。

• 内置安全机制：内置过压阀与安全泄压阀，全面保障设备安装及运行过程中的安全性。

• 多泵头扩展：其机械结构非常适合组合成多泵头机组同步运行。

• 维护便捷：支持远程故障检测，且整体设计易于日常维护。

3. 适用介质与典型应用场景

• 适用介质：特别适合泵送有毒、腐蚀性及高危险性化学液体。

• 应用场景：广泛应用于环境恶劣的工业现场，如油气开采、石化、化工、水处理及高压工艺流体注入等要求绝对密封的严苛工况。

二、 核心技术优势

1. 符合最高工业标准：产品性能完全符合 API 675 第三版 标准，并提供满足 ATEX 防爆标准的版本。

2. 远程故障检测系统 ：配备针对隔膜破裂等异常的远程故障监测系统，极大提升了无人值守或高危环境下的运行安全性。

3. 高灵活度的流量调节：不仅支持手动冲程调节，还可通过接收 4-20 mA 模拟信号或通过各种 BUS 通讯协议连接自动执行器，实现高度自动化的流量控制。

三、 完整技术参数表

SDI 系列分为标准压力版本和高压版本（AP 代表高压）。

(注：更具体的外形尺寸与整机重量因电机配置及是否多泵头并联而异。若需更高压力，官方支持定制化请求。)

四、 液力端材质选型对照表

官方提供的标准及备选触液端材质如下：

进阶材质（如哈氏合金、钛合金等特殊要求）可依据客户特定工况需求提供定制解决方案

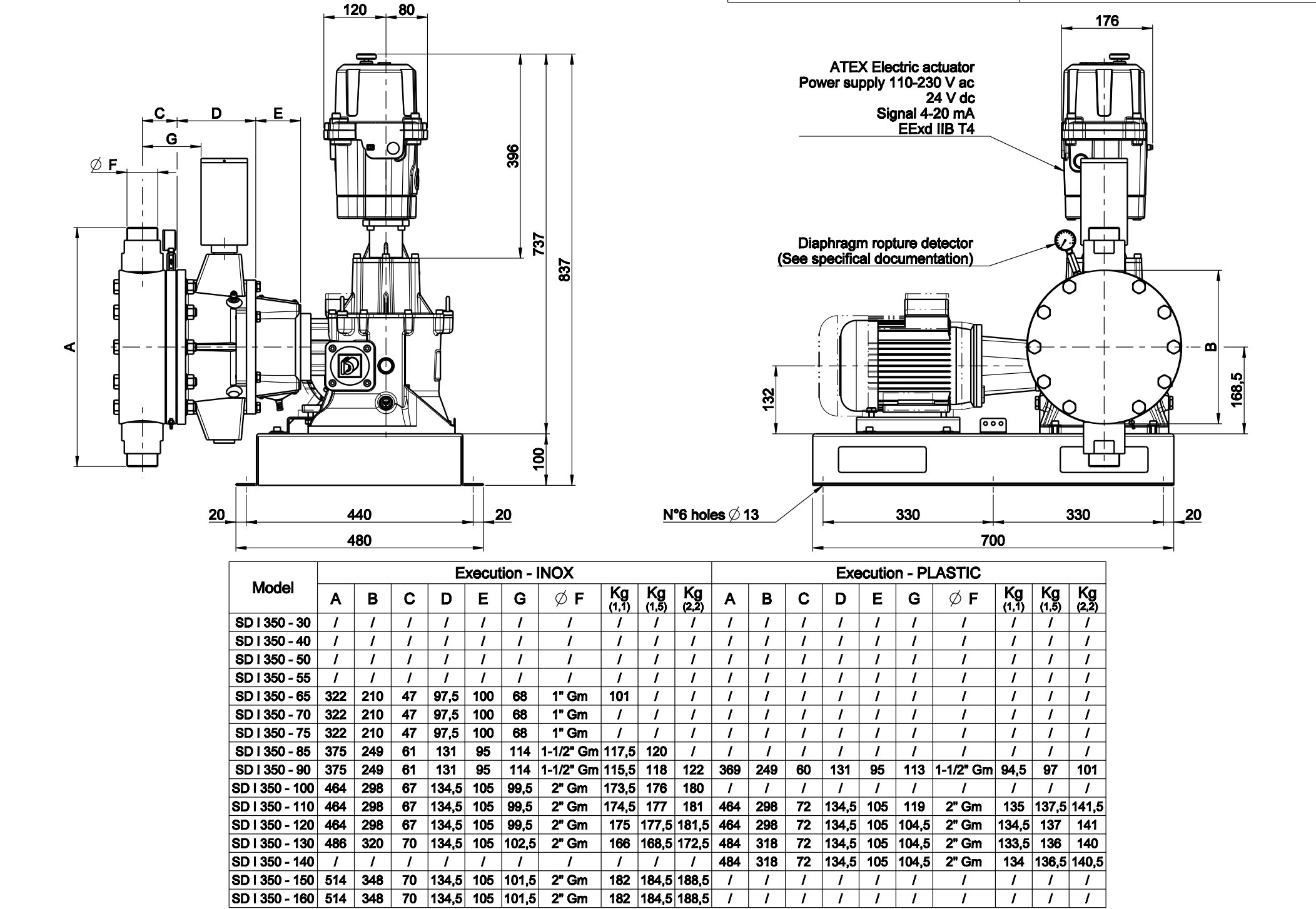

五、 产品尺寸图与安装尺寸图

六、 可选配置清单

SDI 系列支持以下丰富的可选与自动化配置：

• 自动化执行器：支持接入 4-20 mA 信号或 BUS 通讯协议，适用于需要接入 DCS/PLC 系统的全自动变频闭环控制场景。

• ATEX 防爆电机：适用于石油天然气、煤化工等具有易燃易爆气体粉尘的危险区域。

• 远程故障监测系统：强烈建议在输送剧毒、高腐蚀介质时配置，实现隔膜破裂的远程报警。

七、 相关附件推荐

为保障 SDI 高压系统平稳运行，Doseuro 官方推荐配套以下管路附件：

1. 安全泄压阀：安装于泵的出口管路并连接至旁路，当压力达到限值时自动开启卸荷，保护管路及泵免受过载损坏。

2. 背压阀 ：在线安装于排出管路中，用于抵消吸入端的正压，防止产生虹吸现象；在出口压力较低或为零时维持管路稳定压力以保证计量精度。

3. 脉冲阻尼器 ：采用 316 不锈钢主体（符合 ASME VIII Div. 1），内置抗腐蚀隔膜，有效吸收动态脉冲，平稳流体输出。

4. 标定罐/校准罐 ：有机玻璃材质（含 316 不锈钢或 PVC 过流件），用于设备安装后实际流量的精准分钟级校准。
