在现代工业废水处理、循环冷却水加药、纯水制备、游泳池水质消杀及化工连续反应投配中，自动加药新道茨计量泵控制系统是实现化学品投加无人化、药剂消耗精准化与工艺指标平稳受控的核心解决方案。传统的人工定时取样与手动调节泵旋钮不仅存在加药滞后、投加量波动大等缺陷，还极易造成药剂过量浪费甚至水质超标事故。

新道茨（NEWDOSE）旗下的电磁隔膜计量泵与机械隔膜计量泵具备优异的耐腐蚀性能、高线性度与多元化的电气信号接口。通过集成在线水质监测仪表、可编程逻辑控制器（PLC）、触摸屏（HMI）及智能化管路执行附件，构建一套高可靠性的自动加药新道茨计量泵控制系统，能够实现闭环自动反馈调节、比例联动投加与远程中控运维。本文将系统拆解该控制系统的硬件架构、核心控制模式、管路配合要点及常见故障防范方案。

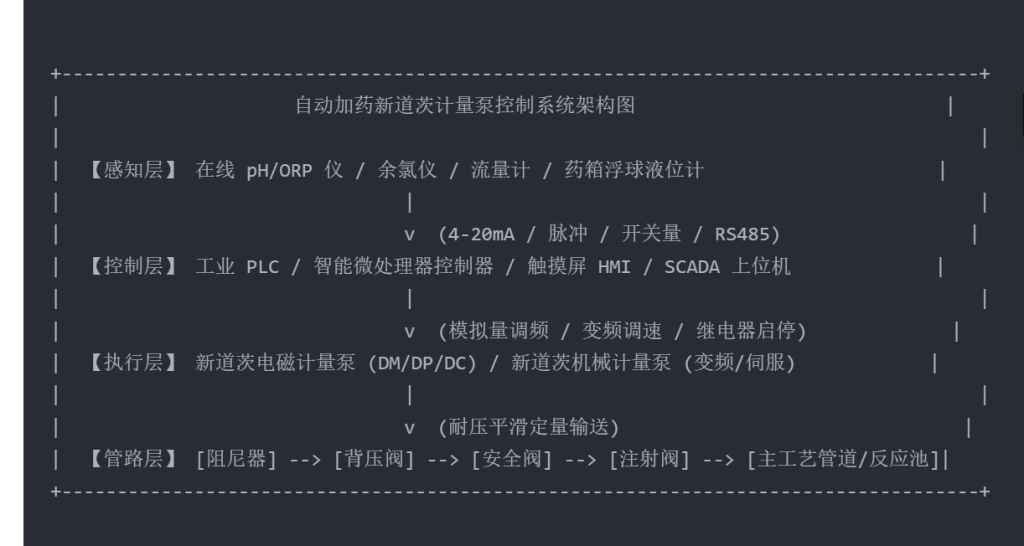

自动加药新道茨计量泵控制系统的整体硬件架构

一套完整的自动加药新道茨计量泵控制系统主要由感知层、控制层、执行层与物料供给管路四大核心模块组成：

1. 感知层（工业传感器与在线监测仪表）

• 在线水质分析仪：实时采集反应体系中的特征参数，如 pH 计、ORP（氧化还原电位）仪、余氯测定仪、电导率仪或浊度计，输出连续的 4-20mA 模拟量信号。
• 管网流量变送器：电磁流量计、超声波流量计或脉冲发讯水表，用于实时监测原水或主管线的流速变化并输出脉冲方波或电流信号。
• 物料状态传感：储药桶内的耐腐蚀浮球液位计与进出口压力传感器，提供低液位干运转保护与超压报警信号。

2. 控制层（逻辑运算与人机交互）

• PLC / 专用加药控制器：内置 PID 运算算法或比例积分逻辑，将感知层传回的实测值与工艺设定目标值（Setpoint）进行实时比对，动态解算出加药泵所需的动作频率或转速。
• 触摸屏（HMI）与上位机：直观显示瞬时加药量、当前水质曲线、累计消耗体积及故障报警历史，支持工艺人员现场设定目标参数与控制阈值。

3. 执行层（新道茨计量泵总成）

• 数显智能电磁隔膜泵（DM/DP/DC 系列）：内置微处理器驱动板，直接接收 4-20mA 信号或脉冲信号，毫秒级调整每分钟冲程频次（SPM）。
• 机械隔膜计量泵（配备变频电机）：接收变频器输出的变频电源（15Hz~50Hz），在大流量工况下实现宽量程转速无级调节。

自动加药控制系统的三大主流运行模式

在实际工程应用中，针对不同的水质动态特性与加药工艺目标，系统通常预置以下三种核心控制模式：

1. 闭环反馈调节模式（PID 闭环加药）

• 控制原理：适用于酸碱中和（pH 控制）、脱氯氧化（ORP 控制）或循环水余氯维持。
• 控制过程：水质分析仪持续检测反应池中的实时水质值，PLC 根据设定目标值执行 PID 算法运算，输出动态 4-20mA 信号驱动新道茨 DM 系列电磁泵；当实测值偏离目标值时，计量泵自动加速或减速，直至水质稳定在允许误差带内。

2. 前馈流量比例联动模式（定比投配）

• 控制原理：适用于自来水管网消毒、絮凝剂（PAC/PAM）投加及原水预处理。
• 控制过程：主水管上的流量计将瞬时流量转化为脉冲信号或 4-20mA 信号输送至新道茨 DP 系列脉冲泵。控制系统根据“单方水投加 X 毫升药剂”的工艺比例，使计量泵的加药频率严格跟随主水流速实现同步增减，确保水质波动时药剂浓度始终恒定。

3. 复合控制模式（前馈流量 + 反馈水质修正常用）

• 控制原理：将主管线流量信号作为前馈基础负荷，叠加后端水质监测仪表的偏差反馈信号，综合计算后调节计量泵出力，在大型污水厂与大滞后反应系统中表现出极高的控制稳定性。

新道茨计量泵在自动加药系统中的核心选型矩阵

为了便于电气与工艺工程师高效匹配选型，下表列出了不同自动化场景下的推荐设备配置：

保证自动加药控制系统精准稳定的管路设计准则

电气自动化的高灵敏度必须依托科学规范的水力学管路设计才能转化为真实的投加精度：

1. 必须串联背压阀防止虹吸自流：
   • 在自动闭环控制中，若药箱液位高于投加点且未安装背压阀，液体自流会导致系统在待机或低频时依然持续过量出药，造成 PID 控制严重发散震荡。必须在泵出口安装开启压力为 1.0~2.0 bar 的背压阀。
2. 科学加装脉冲阻尼器：
   • 往复式计量泵产生的脉冲流会导致在线仪表探头受到水锤冲击、读数失真。在排出管路上配置脉冲阻尼器（安装在背压阀上游），能够将流体转化为平滑线性流，保护仪表并消除管道抖动。
3. 设置在线检修旁路与标定柱：
   • 吸入管路必须预留带刻度的流量标定柱接口，便于在自动运行前对不同介质粘度与背压工况进行现场校准；关键投加点建议设置“一用一备”自动切换管路。
4. 强弱电线缆物理隔离：
   • 4-20mA 模拟量信号线与 RS485 通信线必须采用双绞屏蔽线，且严禁与 380V/220V 动力动力电缆穿在同一根线管内，管间距保持 20cm 以上，防止变频器与动力电磁干扰导致加药频率乱跳。

结论

构建一套高品质的自动加药新道茨计量泵控制系统，核心在于将高精度的感知仪表、先进的控制逻辑算法与新道茨计量泵优异的流体执行特性深度融合。通过合理选用支持 4-20mA、脉冲比例或 RS485 总线通信的智能电磁泵与变频机械泵，并在管路系统中严密配置脉冲阻尼器、背压阀及安全泄压回路，能够从根本上规避加药滞后与自流失控风险，实现工业加药过程的全自动化、数字化精准管控与药剂成本的大幅节约。

常见问题解答（FAQ）

Q1：在自动加药控制系统中，为什么新道茨 DM 系列电磁泵接收到 4-20mA 信号却不动作？

首先检查信号接线极性是否正确（mA+ 与 mA- 是否反接）；其次检查泵面板是否按下 A/M 键 切换到了“自动（Auto）模式”；最后检查输入电流是否低于面板设定的起步动作阈值（例如系统设定 4mA 对应 0 频停机，当前输入仅为 4.0mA 时泵处于待机状态）。

Q2：自动闭环加药时，反应池的 pH 值频繁大幅度上下震荡该如何调整？

这通常是因为加药控制系统的 PID 参数比例系数（P）过大，或加药点与在线 pH 探头之间的水流混合延迟时间（滞后时间）过长。建议适当调小 PLC 或控制器的比例增益 P、增大积分时间 I，并在投加点与检测点之间增设机械搅拌器以加速药液混合。

Q3：新道茨 DP 系列脉冲泵与流量计联动时，分频与倍频参数该如何正确设定？

若主管线水流量非常大、流量计发讯极其频繁（如每秒数十个脉冲），而加药量较小时，应选用**分频模式（1:N）减缓加药频率；若主管线流量发讯缓慢（如每流过 1 吨水发 1 个脉冲），但单次需要补充注入较多药剂时，应选用倍频模式（N:1）**快速补药。

Q4：自动加药系统中的药箱缺药时，如何防止新道茨计量泵干运转损坏？

在储药桶内安装耐腐蚀无源浮球液位开关，将其信号线接入新道茨电磁泵的专用液位航插接口（Level 端子）或接入 PLC 输入点；当液位降至警戒线以下时，浮球触点断开，泵自动强制停机并在中控屏发出缺药报警，杜绝干磨损与气锁。

Q5：多台新道茨 DC 系列电磁泵接入 RS485 自动控制系统时，通讯时常掉线怎么解决？

首先确认每台泵在面板菜单内均被分配了唯一的从站通信地址（Slave ID），且波特率与校验位完全一致；其次检查通信线缆是否为屏蔽双绞线且屏蔽层单端接地；最后在 RS485 链路的最远端设备两端并联一只 120Ω 的终端匹配电阻以消除信号反射。
