在大型工业水处理、大流量化学投配、热力锅炉加药以及多级环保反应系统中，单一台加药泵的额定排量或调节跨度往往无法满足高峰工况与备用冗余需求。新道茨计量泵并联使用注意事项是保障多台泵协同运行、避免管道剧烈振动并实现精准定量加注的核心技术关键。新道茨（NEWDOSE）旗下的电磁隔膜计量泵与机械隔膜计量泵均支持多机并联运行，以实现流量叠加、一用一备或多用一备的灵活运行模式。
由于计量泵属于往复式正排量容积泵，多台泵并联在同一套主管路系统中时，并非简单的“流量相加”，其特有的周期性脉冲叠加、水力干扰与压力波动极易引发设备过载或加药失准。全面掌握新道茨计量泵并联使用注意事项，有助于现场技术人员科学布局管路、合理配置附件并规避多机干涉风险。本文将系统解析多台新道茨计量泵并联时的水力学设计、关键附件配置、电气控制联动与日常维保要点。
认识多台计量泵并联运行的核心水力学特征
深入理解新道茨计量泵并联使用注意事项，首先需要明确往复泵并联时独有的流体力学特征：
- 脉冲叠加与同频共振效应：两台或多台计量泵若在相近频率下往复运动，其排液冲程的瞬时峰值流量在主管路中交汇叠加，会导致管道内部产生翻倍的瞬时峰值压力与剧烈的水锤振动。
- 管路阻力与流量非线性变化：主管路汇流后的总流速大幅上升，沿程摩擦阻力随之呈平方级递增，若主管径未做放大设计，会导致泵头背压剧增，造成电机过载或隔膜早期损坏。
- 吸入端气蚀与抢料现象：当多台泵共用同一根较细的吸入总管时，同时处于吸液冲程会造成总管内负压骤升，产生严重的气蚀现象，导致单泵充盈不足、排量大幅下降。
核心管路设计规范与尺寸匹配要点
在规划多台新道茨计量泵并联系统时，管路的物理走向与口径计算必须遵循以下设计准则：
1. 吸入管路设计（独立供液原则）
- 优先独立吸入管：多台计量泵并联时，强烈建议每台泵从储药箱引出独立的吸入管路，每根管路均配置专属的吸入底阀或过滤器，彻底杜绝多泵“争抢药液”与负压干涉。
- 总管并联时的口径放大：若受储料桶开孔限制必须共用吸入总管，吸入总管的流通截面积必须大于各分管截面积之和的 1.5~2 倍，且流速严格控制在 0.5 m/s 以下，总管长度尽量缩短。
2. 排出主管路与汇流节点设计
- 主管径按总流量阶梯放大：汇流总管内径必须根据所有并联泵同时满负荷运行的最大总流量进行重新核算，确保主管内流速维持在 1.0~1.5 m/s 的合理经济流速区间。
- 采用 45° 顺流斜三通汇入：各分泵排出支管汇入主管路时，严禁采用 90° 直角 T 型三通正向对冲汇流，必须采用 45° 斜三通或大弧度弯头顺流汇入，以大幅降低流体碰撞涡流与局部阻力损失。

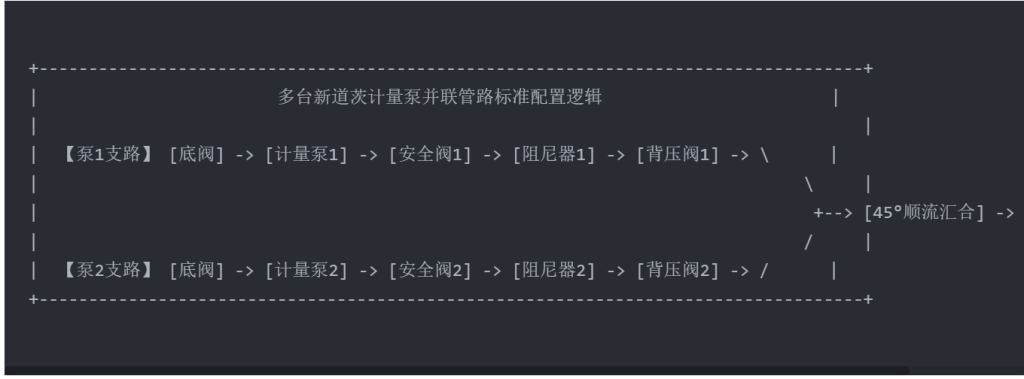

必须独立配置的四大核心功能附件
在多泵并联系统中，部分关键控制附件绝对不能只在主管路上合用一套，必须按机台进行独立配置：
1. 每台泵独立配置脉冲阻尼器（核心消振）
- 安装位置：必须安装在每台计量泵出口与各自背压阀之间的独立支管上。
- 关键作用：阻尼器在流体进入汇流总管之前，先将单泵的脉冲尖峰吸收并转化为连续平稳流，从源头上杜绝多台泵在主管路内产生同频脉动共振。
2. 每台泵独立配置背压阀（消除水力干扰）
- 独立建压：每台泵出口必须单独安装一只背压阀（设定开启压力 1.0~2.0 bar），且背压阀必须安装在各自脉冲阻尼器的下游。
- 隔绝干涉：单台泵停机检修或低频运转时，其专属背压阀能依靠弹簧力紧密关闭，防止正在运行的其他高压并联泵将药液反向压入停运泵的泵腔内。
3. 每台泵独立设置安全泄压回路
- 在每台泵出口截止阀前端独立加装安全阀，泄压管路分别引回储药桶。单条支路阀门误关闭或主管堵塞超压时，能实现单机独立起跳保护。
4. 独立安装检修隔离截止阀与压力表
- 每台泵的吸入端与排出端支管上均需配置耐腐蚀球阀，便于在不停止整个加药系统的前提下，对单台泵进行在线拆检、清洗单向阀或更换膜片。
并联系统的电气控制与智能化协同策略
为了提升多台计量泵并联运行的稳定性，控制系统应采取差异化与智能化联控方案：
1. 错相/错频运行策略
- 多台电磁隔膜计量泵（如 DFD、DP、DM 系列）并联运行时，若由 PLC 统一控制，建议在程序中对各泵的启闭脉冲设置微小的相位差延时（交错触发），使各泵排液冲程交替发生，进一步平抑主管路总压力波动。
2. 梯级联动与自动轮换机制
- 负荷自适应投加：根据在线监测仪表（如 pH/ORP、余氯或总流量计）的反馈，系统采用“一主一辅”或“阶梯加载”模式，低流量时单台运行，高峰流量时自动启动第二台并联泵补足加药量。
- 定时自动倒泵（一用一备）：利用 PLC 或中控系统设定定时轮换逻辑（如每运行 24 小时自动切换主备泵），确保多台泵的电机与隔膜磨损程度保持均衡。
3. RS485 总线集群通信（DC 系列）
- 采用 DC 系列智能电磁泵进行多机并联时，各泵通过屏蔽双绞线以 Modbus RTU 协议手拉手接入中控总线，为每台泵分配独立的从站地址（Slave ID），实现集群远程调速与故障自动切泵。
新道茨计量泵并联配置规范对照表
| 考量维度 | 单机独立配置要求 | 主管路共用设计规范 | 错误操作禁忌 |
|---|---|---|---|
| 吸入管路 | 独立吸入管 + 独立过滤底阀 | 若共用总管，截面积须 | 多泵共用过细吸入管导致气蚀 |
| 脉冲阻尼器 | 必须每机配置在各自分支管路 | 不推荐仅在汇流主管加装单一阻尼器 | 支管未装阻尼器引发多机同频共振 |
| 背压阀配置 | 必须每机配置在阻尼器下游 | 严禁多台泵共用一只后端总背压阀 | 共用背压阀引发停运泵介质倒灌 |
| 汇流三通 | 分支管路带独立检修截止阀 | 汇入总管采用 45° 顺流斜三通 | 采用 90° T型直角对冲三通 |
| 流量校准 | 必须对各机台分别进行单机标定 | 依据总流量复核管网实际综合背压 | 仅测单泵流量直接等比例推算总和 |
结论
掌握新道茨计量泵并联使用注意事项是构建安全、高效、大容量自动化流体投配系统的关键基石。在工程实施中，严格执行“吸入管尽量独立、排出支路各配阻尼器与背压阀、主管径充分放大顺流汇合”的水力设计准则，并结合电气错峰交替与智能主备轮换控制，能够从根本上消除管路水锤振动、多机压力干涉与药液倒灌隐患，使新道茨电磁泵与机械隔膜计量泵在多机并联工况下发挥出卓越的稳态投加精度与全生命周期运行可靠性。
常见问题解答（FAQ）
Q1：两台新道茨计量泵并联，实际测得的总流量为什么小于两台单泵流量的简单相加？
这是因为两台泵同时向同一根主管路排液时，主管路内的流速翻倍，流体沿程阻力与局部背压显著升高；在较高背压下，计量泵单次冲程的容积效率会发生微量压缩，导致总流量略低于两泵在敞口或低压下单机测试值的总和。
Q2：两台并联的计量泵可以共用一只安装在主管路上的背压阀吗？
绝对不能。如果多台泵共用一只总背压阀，当其中一台泵停机或处于吸液冲程时，正在排液的另一台泵所产生的高压流体会沿着分支管路反向冲入停运泵的泵头，破坏单向阀密封并造成加药计量严重失准；每台泵必须在各自支管上独立安装专属背压阀。
Q3：多台机械隔膜计量泵并联在同一管道上，管道出现严重剧烈抖动怎么解决？
抖动通常是由各泵往复排液产生的瞬时脉冲峰值在主管内交汇共振引起的。解决方法：第一，在每台泵的排出支管上必须紧靠泵头加装脉冲阻尼器；第二，将主管路汇流处的 90° 直角三通更换为 45° 顺流斜三通；第三，为排出主管路加装刚性管卡与减震支架。
Q4：在“一用一备”并联系统中，备用泵长期停运需要注意什么？
长期备用的计量泵如果停留在充满易结晶（如 PAC、石灰乳）或腐蚀性介质的管路中，单向阀球容易发生粘连卡死。建议每隔 1~2 周进行一次主备泵倒换运行，或在停用前关闭隔离截止阀并使用清水彻底冲洗备用泵的泵腔。
Q5：不同型号（如一台大流量机械泵与一台小流量电磁泵）可以并联在同一管路上吗？
可以并联，但必须满足两个前提：第一，两台泵的额定耐压等级必须能够承受主管路的最高工作压力；第二，各支路必须严格独立配置各自匹配的背压阀与止回阀，防止大流量机械泵的高排出压力压制小流量电磁泵导致其单向阀无法正常开启。
