在工业水处理加药、环保污水中和、循环水杀菌、化工精细投配及自动化消毒管网中，新道茨计量泵背压阀的作用是保证加药系统具备恒定工作压差、彻底消除药液虹吸自流、平抑管路水锤并维持计量泵 ±1% 稳态投加精度的核心控制元件。新道茨（NEWDOSE）电磁隔膜计量泵与机械隔膜计量泵属于典型的正排量（容积式）往复泵，依靠泵头进出口的单向阀陶瓷球与阀座交替开闭实现流体输送。单向阀本身仅具备方向止回功能，并不具备抵抗重力流动或维持管网恒定背压的能力。

如果加药管路中未配置背压阀或安装位置不当，系统极易发生停机自流跑药、过量过冲投加、单次冲程排量严重漂移以及背压不足导致脉冲阻尼器失效等一系列工艺故障。深入理解新道茨计量泵背压阀的作用，有助于工程设计人员与现场维保人员根据系统拓扑结构科学设置背压参数，确保整套加药系统安全、受控、高精度运行。本文将系统拆解背压阀的工作机理、四大核心功能、管路拓扑逻辑、现场调压步骤及选型配置规范。

认识背压阀的内部机械构造与工作原理

要透彻理解新道茨计量泵背压阀的作用，首先需要明确其内部的物理力学平衡机制：

• 内部结构组成：背压阀主要由阀体（UPVC、PVDF、SS316 等耐腐蚀材质）、纯 PTFE 复合弹性隔膜、高强度调压弹簧、调节螺杆及锁紧螺母组成。

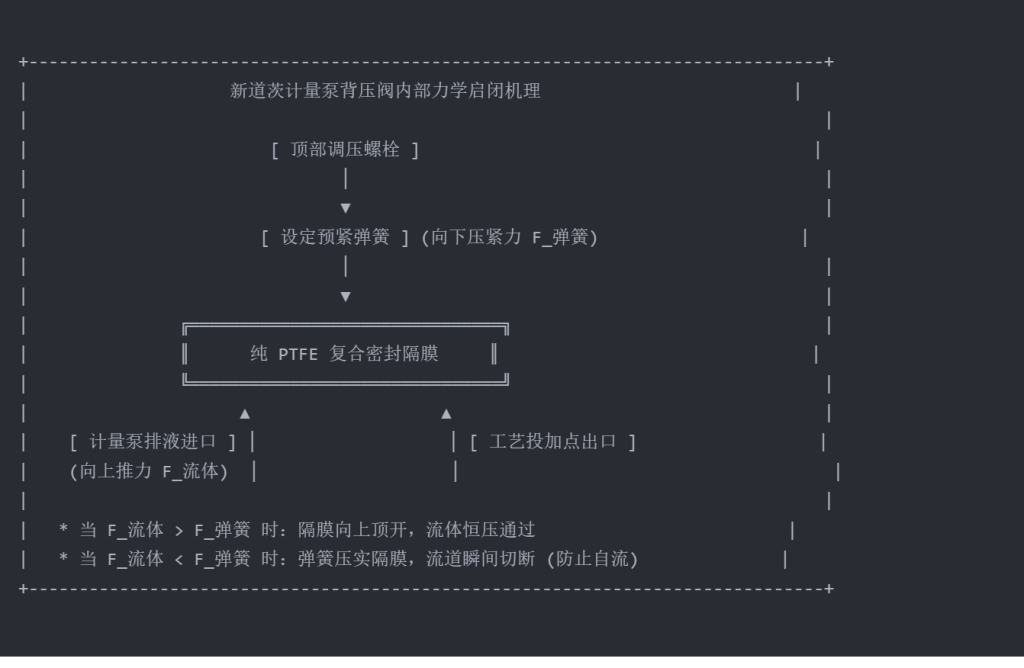

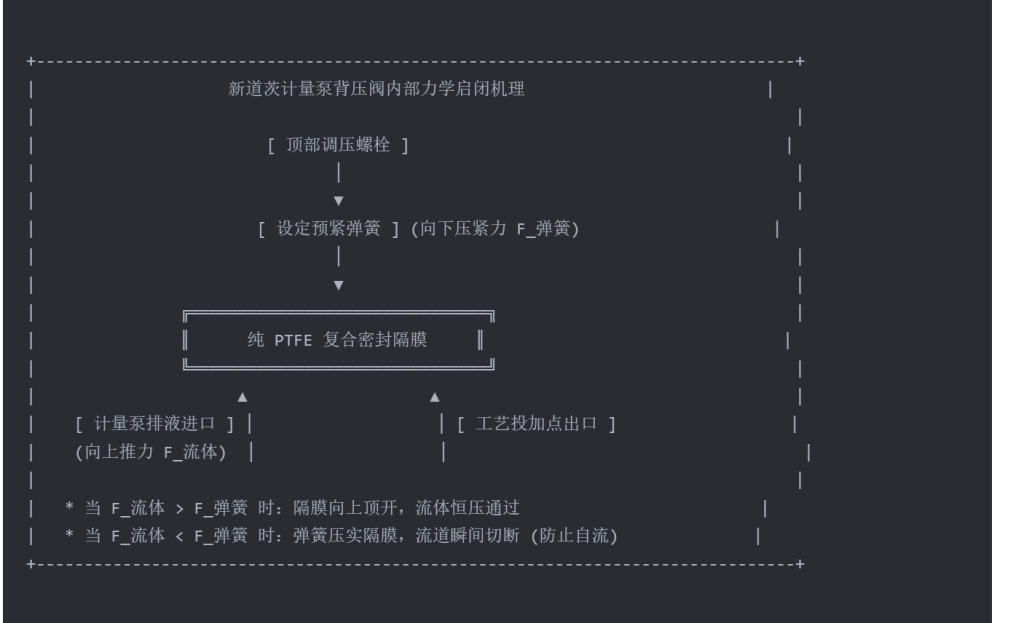

• 动平衡启闭机理：背压阀串联安装在计量泵的排出主管路上。在未达到设定开启压力前，弹簧通过导向托盘将 PTFE 隔膜紧紧压在阀座密封面处，切断流道；当计量泵排液冲程产生的流体压力克服弹簧预紧力时，隔膜被向上顶开，药液顺畅通过；当排液冲程结束或停机压力下降时，弹簧瞬间将隔膜推回复位，重新闭死流道。

新道茨计量泵背压阀的四大核心作用深度解析

在流体工程实践中，新道茨计量泵背压阀的作用主要体现在以下四个关键维度：

1. 彻底防止重力虹吸与药液自流（防跑药核心）

• 虹吸自流成因：在许多工程现场，储药罐的最高液位往往高于下游的反应水池、集水井或常压加药点（负压/常压管网）。由于重力静水压差或下游流动产生的负压抽吸作用，即使计量泵处于断电停机状态，药液也会自行顶开单向阀球，源源不断地自流进入水体。
• 背压阀的阻隔机制：背压阀设定开启压力（通常为 1.0 ~ 2.0 bar）显著高于储药罐最高液位产生的最大静水压（10米水柱高度仅产生约 1.0 bar 压力）。只要泵不运转加压，背压阀始终处于绝对严密的关闭状态，彻底杜绝了停机自流与药剂浪费。

2. 稳定单次冲程容积，维持 ±1% 稳态计量精度

• 过冲与排量漂移风险：当计量泵在极低背压（如低于 0.5 bar）或直接对大气敞口喷射时，排液冲程中流体具有极大的惯性前冲动能。在冲程末端，排出单向阀球会因流体惯性无法及时落座闭合，导致单次排出的药量远超泵腔理论容积（产生严重“过冲”现象），使实际加药量虚高 15%~30%。
• 建立恒定背压：背压阀人为给计量泵建立起 1.0 ~ 2.0 bar 的恒定开启阻力，强制使排出单向阀球在每个冲程结束时迅速、精准回落到阀座上，消除流体惯性过冲，确保计量泵在全量程范围内保持优于 ±1% 的线性计量精度。

3. 协同脉冲阻尼器工作，形成气液消振闭环

• 阻尼器失效诱因：脉冲阻尼器内部依赖预充压缩气体与液体压力形成动平衡来吸收水锤。如果排出管路末端直接敞口且无背压阀，管道内无法建立起工作基准压力，流体直接排出，阻尼器内部气囊无法被流体压缩蓄能，阻尼消振功能将彻底瘫痪。
• 协同稳压机理：背压阀安装在脉冲阻尼器的下游，为阻尼器提供了持续稳定的蓄能阻力。高频脉冲水锤先被阻尼器削峰填谷转化为平稳连续流，随后平稳流体恒压推开背压阀，两者协同消除管网晃动，保护下游流量计读数稳定。

4. 消除管网工况压力波动对加药精度的干扰

• 当下游主工艺管道的压力在 0.5 ~ 1.5 bar 之间频繁上下波动时，若没有背压阀，计量泵的实际排量会随着管网压力的变化而不断飘移。背压阀将开启阈值设定为高于管网可能出现的最高波动上限，为计量泵创造了一个恒定不受外界扰动的工作背压环境。

背压阀在加药管路中的标准拓扑布局与安装顺序

明确新道茨计量泵背压阀的作用后，必须在排出管路上严格执行以下物理拓扑顺序，严禁颠倒位置：

1. 为什么背压阀必须安装在脉冲阻尼器的下游？

• 若将背压阀装在阻尼器前端（靠近泵头侧），背压阀阀芯在每次往复冲程中都要承受剧烈的高频冲击，极易导致隔膜膜片迅速疲劳破损；且背压阀开闭会切断水锤传递，阻尼器无法直接吸收泵腔释放的原始脉冲。
• 正确顺序：泵头排出口 安全阀（并联） 脉冲阻尼器（串联） 背压阀（串联） 投加点。

2. 距离加药注入点的安装要求

• 背压阀应尽量靠近投加管道末端或加药池附近安装，以最大限度减少背压阀下游低压管段的长度，防止停机时背压阀后方过长管段内的残留药液因重力自行滴漏。

新道茨计量泵背压阀与安全阀的本质区别对照表

在现场工程配置中，技术人员最容易将背压阀与安全阀（泄压阀）混淆，下表全面厘清两者的功能差异：

新道茨计量泵背压阀设定压力计算与现场五步调校法

1. 设定压力黄金计算准则

• 计算公式：背压阀设定下游工艺背压 且必须满足：背压阀设定储药桶最高液位静水压
• 常规经验取值：投向常压水池、开口集水井时，背压阀设定压力通常锁定在 ；投向带压管道时，背压阀设定压力需高于管道最高工作压力 以上。

2. 现场调校五步实操流程

1. 检查压力表：确认背压阀前端（阻尼器与背压阀之间）安装有量程匹配且校验合格的耐震隔膜压力表。
2. 松开锁紧螺母：取下背压阀顶部的防腐保护帽，使用扳手松开调节螺栓根部的锁紧螺母。
3. 低压平稳启动：启动新道茨计量泵在额定工况下运行，逆时针旋松调节螺栓，降低弹簧预紧力。
4. 顺时针微调升压：一边观察隔膜压力表读数，一边顺时针缓慢旋转调节螺栓压缩弹簧，直至压力表指针稳定指示在目标设定压力值（如 1.5 bar）。
5. 紧固锁定螺母：用扳手固定住调节螺杆位置，将锁紧螺母拧紧锁死，扣上保护帽，完成调校。

背压阀材质选型与常见介质化学相容性对照表

现场使用背压阀的核心操作禁忌与防范

1. 严禁在单向阀螺纹处缠绕生料带：背压阀进出口活接或螺纹接头依靠端面 O 型圈压紧密封，在螺纹处缠生料带会导致密封圈无法受力压平，引发酸碱药液外喷。
2. 严禁背压阀下游管路全封闭堵死：背压阀是常开型节流阀，下游若无泄压支路直接关死阀门，管路压力会瞬间飙升至泵的极限破坏压力；管路必须前置并联安全泄压阀。
3. 定期拆洗清除药剂结晶硬垢：投加石灰乳、PAC 或易结晶阻垢剂时，背压阀隔膜与阀座贴合面易粘附硬垢导致关闭不严产生微量自流。建议每 3~6 个月拆开阀盖使用温水或 5% 稀酸浸泡刷洗。

结论

深入掌握新道茨计量泵背压阀的作用是保障工业加药系统安全平稳、杜绝化学品浪费与实现高精度定量投配的技术基石。作为串联在排出管路上的核心控制元件，背压阀通过建立恒定的流体开启压差，从根本上消除了重力虹吸自流隐患、抑制了冲程末端流体惯性过冲、赋能脉冲阻尼器实现高效消振，并隔绝了外部管网压力波动对加药精度的干扰。在工程实施中，严格按照“阻尼器之后、投加点之前”的拓扑顺序规范安装，并针对浓硫酸、盐酸、液碱等介质精准匹配 PVDF、UPVC 或 EPDM 材质，能够确保新道茨电磁隔膜泵与机械隔膜计量泵在各类复杂的工业工况中长期稳定、精准且安全运行。

常见问题解答（FAQ）

Q1：计量泵投加点直接通向常压反应池，储药桶液位也低于反应池，还需要装背压阀吗？

仍然强烈建议安装。即使不存在重力自流（储罐液位低于投加点），但由于系统处于零背压敞口状态，计量泵每次排液冲程中流体会产生极大的惯性前冲力，导致单向阀陶瓷球无法迅速落座闭合，产生严重的“过冲”现象，使实际加药量远大于设定值；加装背压阀建立 1.0 bar 左右的工作压差是确保 ±1% 稳态精度的必要条件。

Q2：加药系统停机后，储药箱内的药液依然缓慢减少，是背压阀坏了吗？

主要原因包括：第一，背压阀内部弹簧预紧力调得过松，设定压力低于储药箱高液位的静水压；第二，背压阀内部 PTFE 隔膜与阀座密封面之间卡入了未溶解的固体颗粒或结晶硬垢，导致密封面闭合不严；第三，背压阀隔膜长期使用产生疲劳变形或破损。拆开清洗密封面、更换老化隔膜并重新调紧弹簧即可消除漏液自流。

Q3：背压阀可以代替安全阀（泄压阀）使用吗？

绝对不能替代。背压阀是串联在主管道中用于稳定压差的常开节流元件，如果下游管路阀门被误关闭，背压阀无法提供超压释放通道；安全阀是并联在旁路上的超压保护元件，能在管道憋压时自动起跳将药液泄放回储药罐中。两者功能与管路拓扑完全不同，缺一不可。

Q4：为什么背压阀设定压力调得过高会导致计量泵加药量变小？

往复式隔膜计量泵的单次冲程容积效率会随排出背压的升高而微量衰减（高压下液体微压缩与单向阀微滞后）；如果背压阀设定压力调得过高（例如超过 5~7 bar），会显著增加泵头驱动机构与膜片的负载，不仅导致实际输出流量下降，还会加速膜片与齿轮箱的机械磨损。背压阀设定压力通常只需比系统静压高 0.5~1.0 bar 即可。

Q5：输送 30% 氢氧化钠（浓液碱）时，背压阀密封圈为什么不能选氟橡胶（FKM）？

氟橡胶（FKM）具有极佳的耐强酸与耐有机溶剂性能，但在接触高浓度强碱（如 30% NaOH）与高温碱液时，橡胶分子链中的氟碳基团易遭到氢氧根离子（）的亲核进攻而发生脱氟降解，导致密封圈迅速溶胀、变软化浆并丧失弹性；输送强碱时，背压阀密封圈必须选用三元乙丙橡胶（EPDM）。
