一、 产品概述

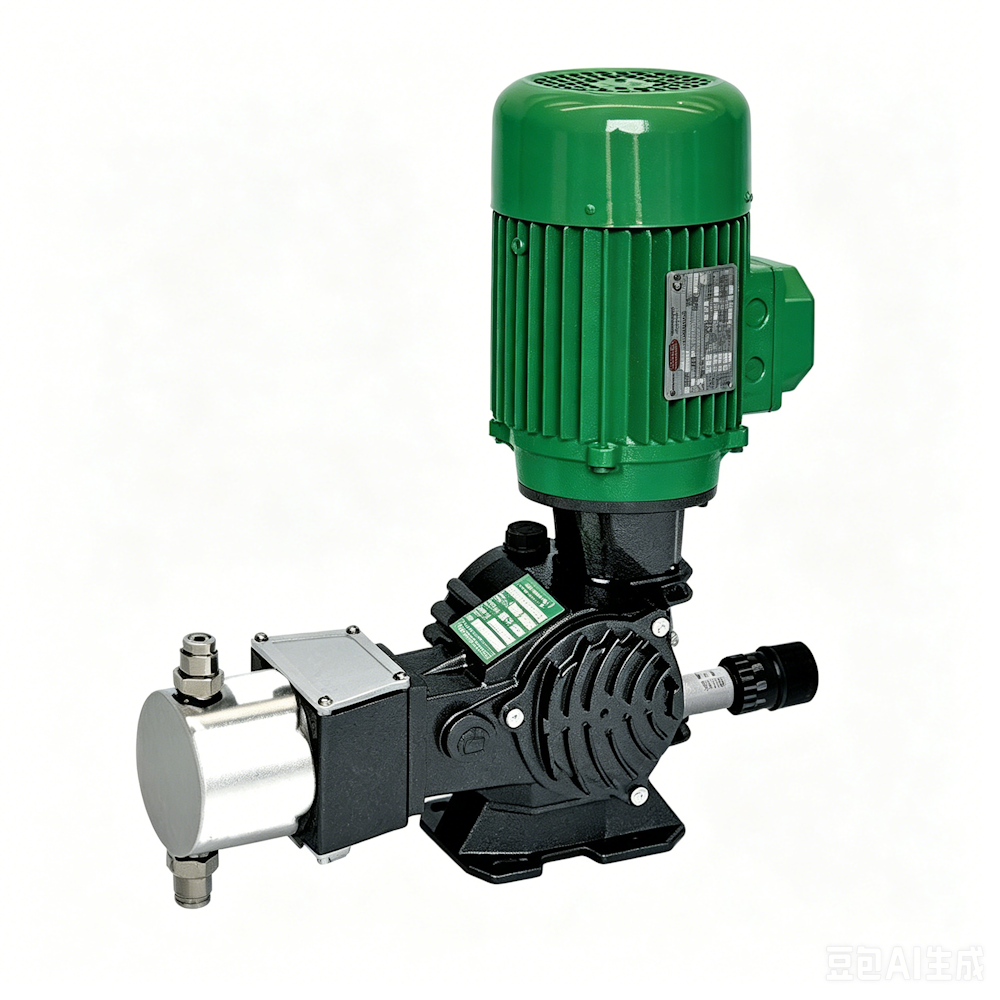

1. 工作原理 道茨 A 系列是一款弹簧复位柱塞式计量泵。其驱动机制采用无极蜗轮蜗杆减速箱，内部由轴承支撑并完全浸浴在润滑油中运行，通过机械往复运动驱动柱塞进行流体输送。
2. 设计特点
- 重载设计：专为最苛刻的工作环境设计。
- 灵活调节：支持在停机或运行状态下进行冲程调节。
- 防腐处理：齿轮箱标配电泳涂装，有效提升工业环境下的耐腐蚀性。
- 模块化扩展：提供单泵头和多泵头组合版本。
3. 适用介质
- 适用于不含悬浮固体颗粒的纯净液体。
- 适用于允许出现轻微泄漏的工况。
4. 典型应用场景 专为需要高压注射的场景设计。常用于：
- 水处理与化肥灌溉：注入混凝剂、聚合物、肥料等。
- 发电厂与冷却塔：注入除氧剂、胺类、磷酸三钠等化学品。
- 工业制造：造纸工业、化学工业及食品工业的化学品添加。
二、 核心技术优势
- 超高压输出能力：标准配置可达 20 巴，高压版本最高可承受 250 巴的系统压力，是处理高压管网注入的理想选择。
- 卓越的传动耐久性：蜗轮蜗杆传动系统采用全油浴润滑设计，极大降低了机械磨损，保障全生命周期的高效运行。
- 多元化自动控制接入：除了手动调节，可灵活加装伺服执行器，支持 4-20 毫安模拟信号、气动控制以及多种总线（如 PROFIBUS DP）通讯。
- 广泛的防爆与电机适配：标配高品质 4 极电机（符合 UNEL-MEC 规范），并支持定制 ATEX 防爆、不同电压/频率及高绝缘等级电机。
三、 完整技术参数表
A 系列涵盖标准压力与高压版本，以下为各系列核心型号参数汇总：
| 泵体尺寸 | 流量范围 (升/小时) | 最大压力 (巴) | 电机功率 (千瓦) | 标准接口 (英寸) | 材质选项 | 重量 (公斤) |
|---|---|---|---|---|---|---|
| A125N (标准) | 0.8 – 156 | 5.5 – 20 | 0.18 | 1/2 – 3/4 | 316L / 塑料 | 8.5 – 10 |
| A125N (高压) | 1.1 – 15.6 | 96 – 230 | 0.18 – 0.25 | 1/2 | 316L (高压型) | 10.6 – 11.5 |
| A175N (标准) | 1.3 – 408 | 4.5 – 20 | 0.25 – 0.37 | 1/2 – 3/4 | 316L / 塑料 | 9.5 – 5.5 |
| A175N (高压) | 3.3 – 28.6 | 59 – 230 | 0.18 – 0.25 | 1/2 | 316L (高压型) | 10.6 – 11.5 |
| A250N (标准) | 43 – 1042 | 4.8 – 20 | 0.55 – 0.75 | 1/2 – 1 | 316L / 塑料 | 19 – 30 |
| A250N (高压) | 8.5 – 57.4 | 79 – 230 | 0.55 – 0.75 | 1/2 | 316L (高压型) | 20.6 – 22.2 |
| A350N (标准) | 729 – 1458 | 4 | 0.55 – 0.75 | 1 1/2 | 316L / 塑料 | 27.5 – 37 |
| 注1：精度标准在样本中描述为“高精度”，但未标定具体百分比误差。 | ||||||
| 注2：安装尺寸与具体型号高度相关，例如 A125N 系列总高约为 375 毫米。 |
四、 液力端材质选型对照表
官方数据表提供了标准的触液端材质代码，以下为主要组合及其适用特性：
| 材质代码 | 泵头材质 | 柱塞材质 | 密封垫 | 阀球 | 适用介质及特性评估 |
|---|---|---|---|---|---|
| 代码 11 | 316L 不锈钢 | 316L 不锈钢 | 丁腈橡胶 | 316L 不锈钢 | 适用于常规非腐蚀性溶剂、清水、油类等工业流体。 |
| 代码 13 | 聚氯乙烯 | 陶瓷 | 氟橡胶 | 硼硅玻璃 | 适用于常温下的酸碱化学品（如次氯酸钠），抗腐蚀性强。 |
| 代码 17 | 316L 不锈钢 | 陶瓷 | 氟橡胶 | 316L 不锈钢 | 适用于对耐磨性要求较高的化学溶剂。 |
| 代码 21 | 316L 不锈钢 | 316L 不锈钢 | 聚四氟乙烯 | 316L 不锈钢 | 聚四氟乙烯密封提供极佳的化学惰性，适用于绝大多数强酸强碱。 |
| 代码 82 | 316L 不锈钢 | 316 不锈钢 | 聚四氟乙烯/氟橡胶 | 陶瓷 | 高压专属：加强型耐压防腐配置。 |
注：提供的原厂资料中未包含哈氏合金、钛合金的具体选型代码及精确温度耐受范围限制。特殊材质需求可依原厂声明的“可根据要求提供”进行定制。
五、 关于产品相关图纸
六、 可选配置清单
- 防爆电机：支持多种功率（0.18 千瓦 – 0.75 千瓦）的 ATEX 防爆配置，适用于石油、天然气、煤化工等危险区域。

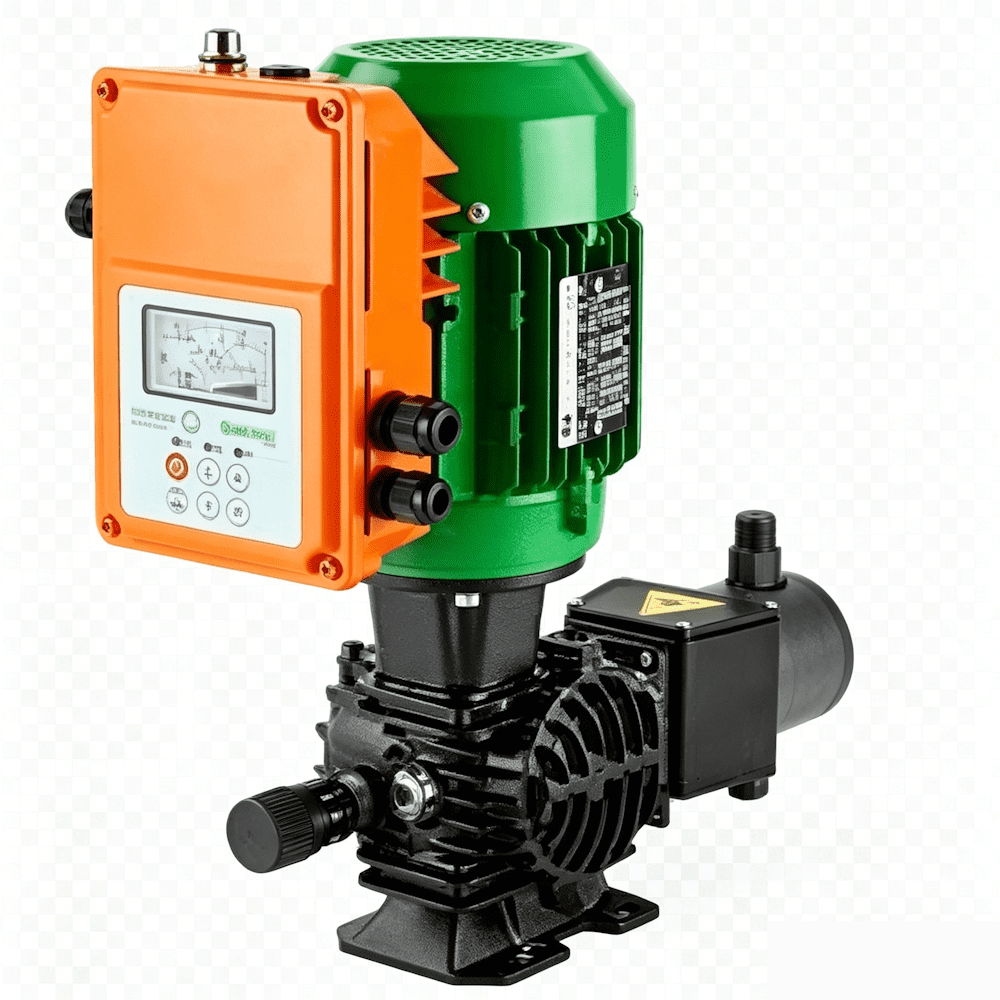

- 变频与自动控制：支持 4-20 毫安模拟信号控制仪、PROFIBUS DP 通讯模块以及气动调节装置，适用于需要接入自动控制系统的全自动闭环控制场景。
- 电压与绝缘升级：可根据特定现场要求定制不同电压、频率及更高绝缘标准的电机。
七、 相关附件推荐
根据综合样本建议，为保障计量系统的安全与精准，推荐配置以下附件：
- 安全泄压阀：强烈建议安装于泵出口旁路，防止高压柱塞泵因管路堵塞造成系统过载破裂。
- 背压阀：对于出口压力较低的工艺，抵消入口正压，防止流体自流或虹吸，确保柱塞泵的计量精度。
- 脉冲阻尼器：柱塞泵运行脉动较大，使用阻尼器可有效吸收动态脉冲，平稳出口流量。
- 标定罐：用于实际安装后定期对加药量进行精准标定校核。
