一、 产品概述

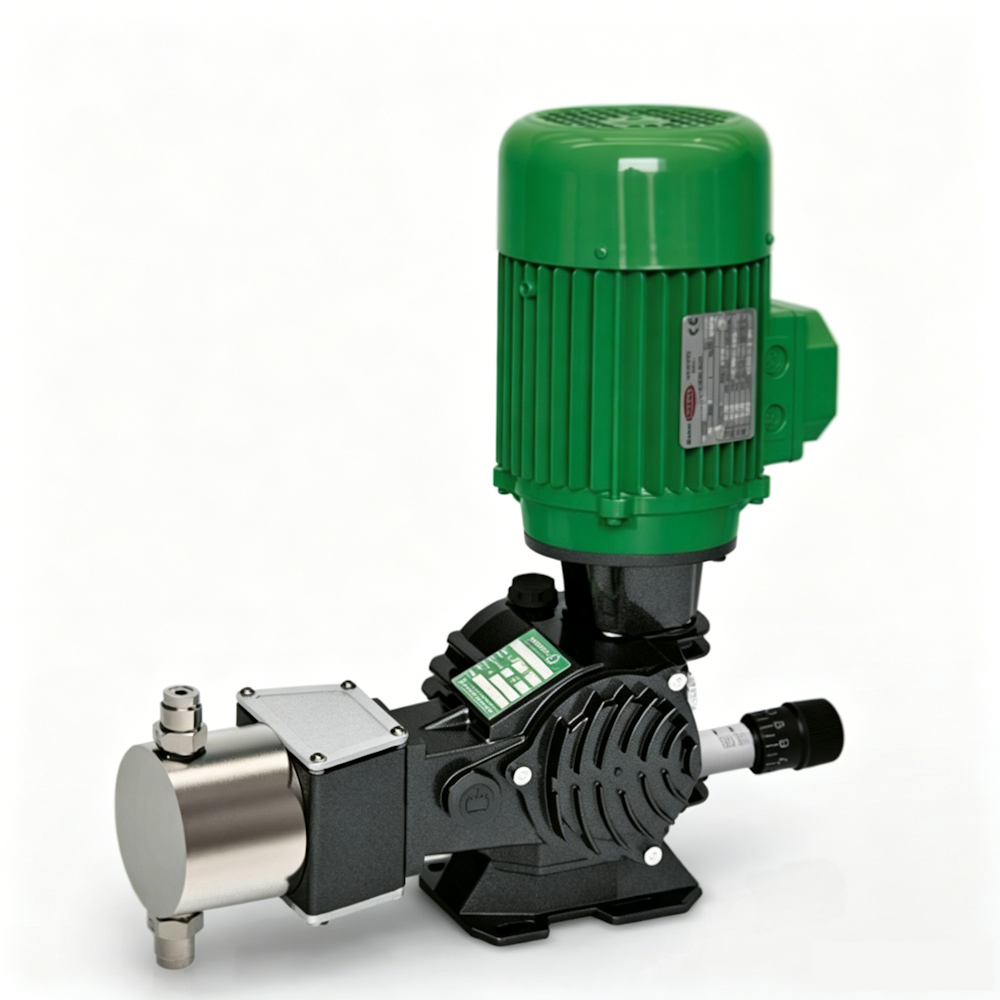

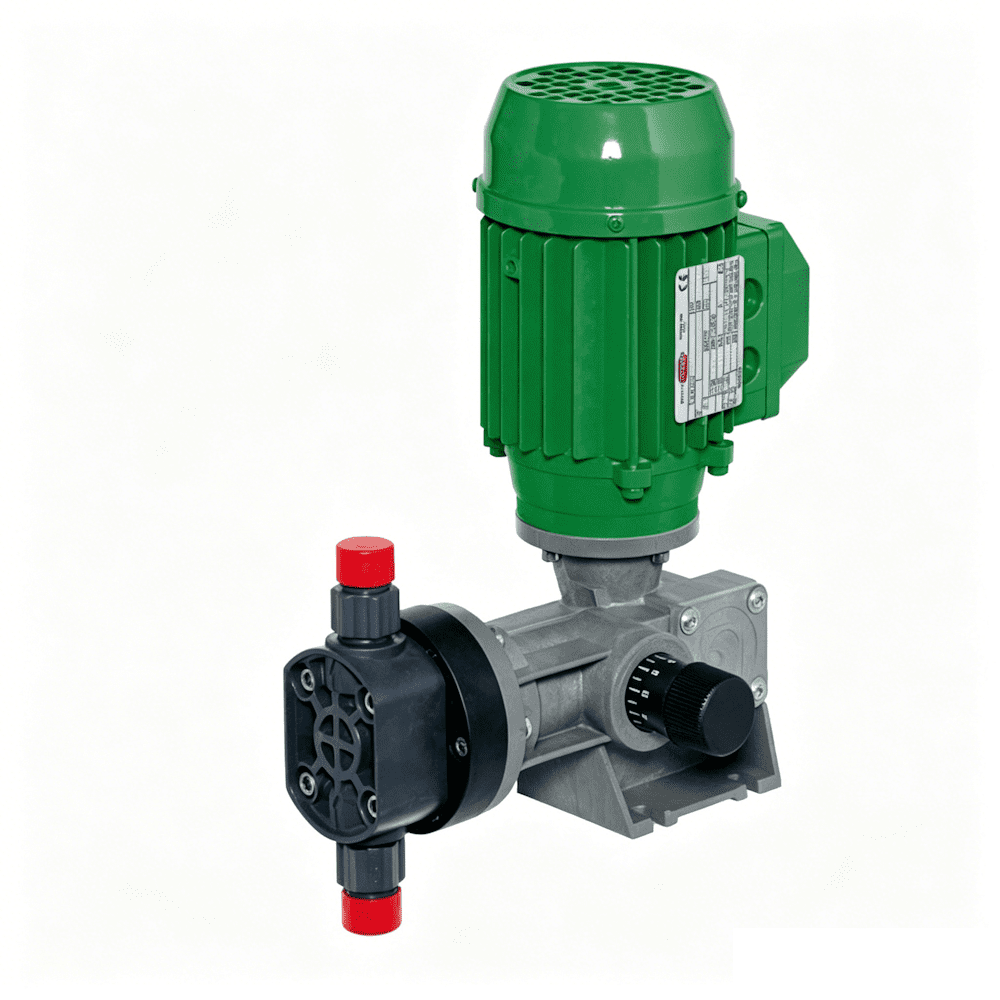

1. 工作原理 道茨 FM 系列是一款紧凑型弹簧复位机械隔膜计量泵。其采用电机直连驱动，内部通过蜗轮蜗杆减速机构及偏心凸轮，配合弹簧复位机制，直接驱动由聚四氟乙烯接触面与弹性橡胶背衬组成的复合机械隔膜进行往复运动，从而实现流体的精准计量与输送。
2. 设计特点
- 单体紧凑结构：采用极致紧凑的单体式（Monobloc）铸造外壳设计，体积小巧，重量轻。
- 绝对无泄漏：采用机械隔膜设计，彻底取消了动密封部件，运行过程零泄漏。
- 极简维护：结构经过大幅度精简优化，零部件数量少，日常维护非常简便。
- 快速自吸：整体设计使得设备在初次安装时的自吸灌注过程极为容易。
3. 适用介质
- 适用于绝大多数常规化学药剂、水处理添加剂。
- 特别适用于对“零泄漏”有严格要求，但不含有悬浮固体颗粒的纯净腐蚀性或危险性液体。
4. 典型应用场景 专为低压、小流量且空间受限的工艺场景设计。广泛应用于：
- 市政及工业水处理：次氯酸钠、絮凝剂、阻垢剂的定量投加。
- 商业泳池及水上乐园：水质消毒及酸碱度调节加药。
- 集成化撬装设备 (Skid)：作为核心加药组件嵌入小型水处理环保成套设备中。
二、 核心技术优势（差异化亮点）
- 极致紧凑的空间利用率：相较于标准重载的 D 系列，FM 系列在机身设计上极度压缩了体积，是 OEM 环保设备制造商和微型加药撬装底座的理想选择。(结构示意：电机与齿轮箱采用无缝直连的紧凑型单体外壳)
- 高强度的单体密封箱体：齿轮箱采用单体压铸工艺并标配电泳防腐涂装，不仅防止内部润滑油渗漏，更能有效抵御恶劣水处理现场的外部腐蚀。
- 极高的经济性与标准化：专为通用小流量加药市场打造，标准化程度极高，采购成本和全生命周期的备件更换成本极低。
三、 完整技术参数表
FM 系列专注于小流量与中低压工况，以下为该系列的核心参数汇总。(您可直接复制此表格并粘贴至 Excel 中使用)
| 型号规格 | 最大流量 (升/小时) | 最大压力 (巴) | 电机功率 (千瓦) | 冲程频率 (次/分钟) | 触液端标准接口 |
|---|---|---|---|---|---|
| FM 50-08 | 1.5 – 4.5 | 10 | 0.09 | 58 / 116 | 3/8英寸 或 1/2英寸 管螺纹 |
| FM 50-10 | 5.5 – 11.5 | 10 | 0.09 | 58 / 116 | 3/8英寸 或 1/2英寸 管螺纹 |
| FM 50-12 | 10 – 22 | 10 | 0.09 | 58 / 116 | 3/8英寸 或 1/2英寸 管螺纹 |
| FM 50-14 | 15 – 34 | 5 | 0.09 | 58 / 116 | 3/8英寸 或 1/2英寸 管螺纹 |
| FM 50-16 | 22 – 50 | 5 | 0.09 | 58 / 116 | 3/8英寸 或 1/2英寸 管螺纹 |
(注：FM 系列全系标配微型低功率电机。具体的外形尺寸与整机重量视不同材质的泵头略有差异，通常整机重量在 5 至 8 公斤之间。)
四、 液力端材质选型对照表
针对水处理与轻化工市场，FM 系列提供以下标准触液端材质：
| 触液端材质 | 适用介质及工况评估 | 推荐工作温度范围 |
|---|---|---|
| 316L 不锈钢 | 结构强度高，适用于绝大多数有机溶剂、清水及常规弱酸碱流体。 | 常温 至 90 摄氏度 |
| 聚氯乙烯 | 性价比极高，广泛应用于常温下的次氯酸钠、盐酸等常规水处理药剂。 | 0 摄氏度 至 40 摄氏度 |
| 聚丙烯 | 质量轻盈，适用于一般的工业循环水、冷却塔及污水处理中和药剂。 | 0 摄氏度 至 50 摄氏度 |
| 聚偏氟乙烯 | 极佳的耐强腐蚀性，适用于高浓度强氧化剂、强酸（如硫酸）。 | -10 摄氏度 至 80 摄氏度 |
(注：全系标配聚四氟乙烯机械隔膜。该系列定位于经济紧凑型，通常不提供哈氏合金或钛合金等昂贵的特种金属材质定制。)
五、 关于产品爆炸图与相关图纸下载说明
为确保技术选型的严谨性，在道茨的标准《综合选型画册》中，并未收录详细的带部件编号爆炸图及三维模型图。
- 爆炸图及易损件：FM 系列结构简单，核心易损件仅包含：复合机械隔膜、单向阀球、阀座、以及 O 型密封圈。带部件编号的完整装配爆炸图请查阅随设备出厂的《操作与维护手册》。
- 安装尺寸图：如需将设备的二维开孔图或三维模型导入您的撬装设备设计系统中，需由授权代理商在选型系统内为您单独生成专属图纸。
六、 可选配置清单
受限于紧凑型单体设计，FM 系列的电子扩展选项较少，主要可选配置如下：
| 选配项目 | 功能与适用场景 |
|---|---|
| 单相微型电机 | 标配为三相交流电机，可根据民用或小型商用现场（如商业泳池机房）没有三相电的情况，选配 230伏 单相电机。 |
| 变频调节控制 | 泵本身不支持复杂的智能控制板，但用户可通过在控制柜端加装外部变频器，通过改变电机频率来实现流量的自动闭环控制。 |
七、 相关附件推荐
为保障机械隔膜计量泵的长期平稳运行，并确保系统不被憋压损坏，强烈推荐在管路中配置以下标准附件：
- 安全泄压阀：必须安装。由于机械隔膜泵内部没有液压旁通保护，一旦出口阀门误关或管路堵塞，连杆会硬性撕裂隔膜或顶爆泵头。安全阀能在管路超压时强制排液卸荷。
- 背压阀：极为重要。FM 系列流量小且工作压力低（5至10巴），如果加药点为常压或存在向下落差，极易发生虹吸自流现象。背压阀能人为建立稳定的管路背压，确保每次冲程计量精准。
- 脉冲阻尼器：用于吸收单泵头机械往复运动产生的剧烈流体脉动，平稳出口管路的流量，大幅减少微小管径的震动。
- 标定罐：带有刻度的合成玻璃气缸，安装于泵的入口管路，用于日常精确复核泵的单分钟实际输出流量。
