计量泵标定柱是加药现场常用的核验附件：泵不停机、不拆管线，一根透明刻度管就能测出实际流量。刻度盘给出的是"设定值"，计量泵标定柱测的是"实际值"，两者出现偏差，意味着吸入管路进气、阀组泄漏或背压变化。掌握标定柱使用方法，投加量心里就有数。

标定柱的工作原理：定容计时

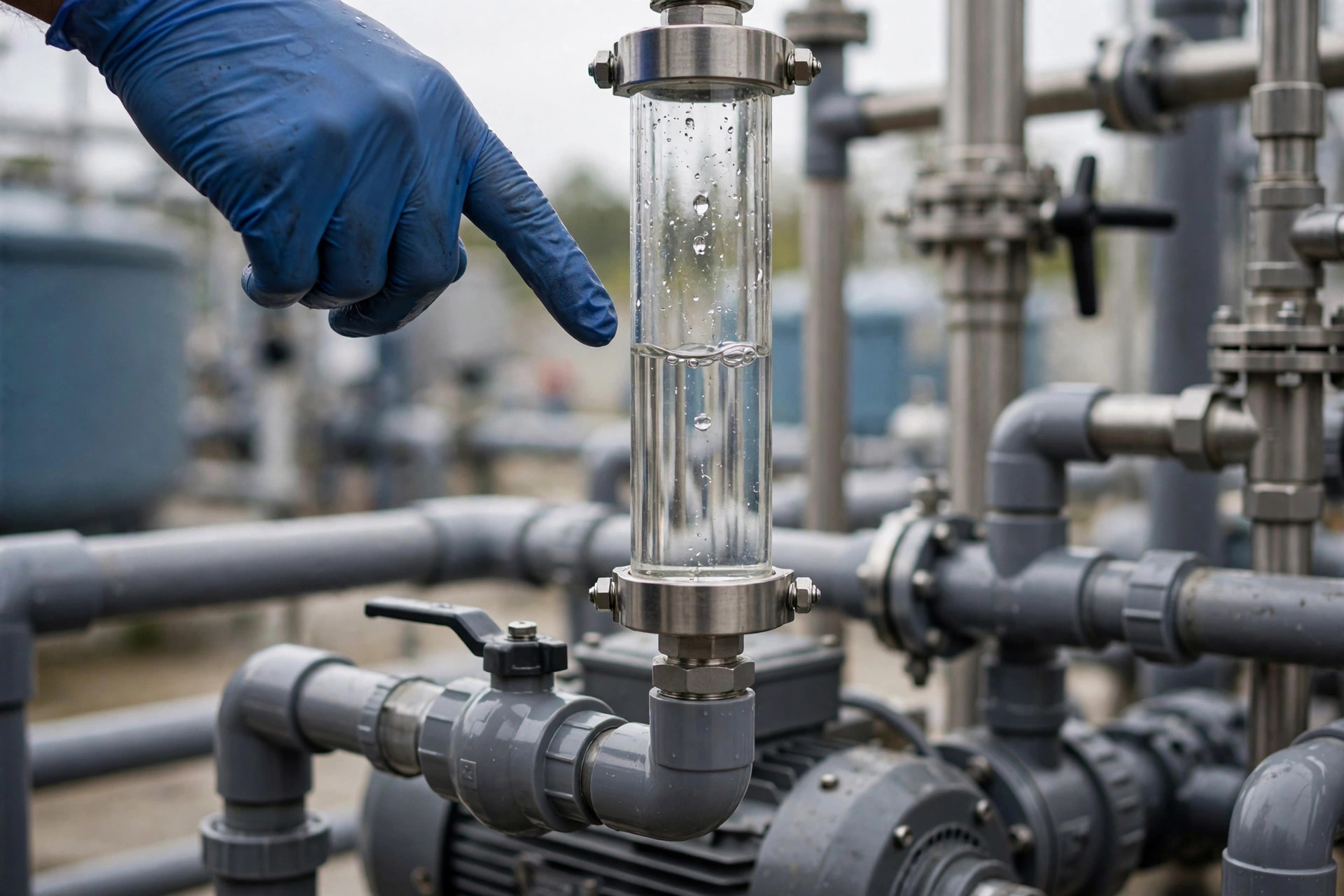

计量泵标定柱是一根已知容积的透明刻度管，与泵的吸入管路并联。核查时转动三通阀，让泵改从标定柱吸药：液位下降体积除以计时时间，就是实际流量。

通用换算公式为：

实际流量 Q(L/h) = 下降体积 V(mL) ÷ 时间 t(s) × 3.6

例如液位下降 200 mL、用时 120 s，则实际流量为 200 ÷ 120 × 3.6 = 6.0 L/h。思路与量筒法、称重法相同，标定柱装在管路上长期待命，随手可测。

安装位置与管路连接要点

标定柱竖直固定，倾斜导致读数失真；靠近泵吸入端安装，缩短管路阻力的影响；顶部装排气阀，柱内积气会让读数"虚低"。

三通阀把标定柱与吸入管路并联，两个位置分别对应"正常运行"和"标定模式"，并联管路尽量短而直。标定柱只适合短时核查，不当供液容器长期用——柱内容积有限，泵连续运行很快抽空。

计量泵标定柱读数与投加量换算

读数视线与液面凹面底部平齐，避免俯视、仰视视差。计时前记录起始刻度，液位降至终止刻度时停表。

单次读数建议不少于 60 秒，下降体积不少于标定柱满量程的三分之一：时间太短秒表起停误差被放大，体积太小估读误差占比高。同一工况测三次，取平均值作为本次核查结果。

读数误差多来自视差、气泡、内泄、计时过短和温度：气泡让液位下降偏快、读数偏大；管路或三通阀内泄同样偏大；计时过短放大秒表起停反应误差；长时间核查注意温差。

投加量换算注意单位统一：公式里体积用 mL、时间用 s，结果直接是 L/h。工艺文件要求"每日投加量"时，再乘以泵的实际运行时长即可。

标定柱量程的选择原则

量程并非越大越好：过大测小流量耗时太长，过小则大流量泵几十秒抽空。选择原则如下：

材质兼容性常被忽略：标定柱多用透明管材制作，输送强腐蚀性药液前要确认管材耐受性。

标准操作流程：七步完成一次在线校核

把流程固定成七步，避免漏项：

第 6 步最易遗漏：标定柱留在标定模式等于药箱侧断流，下次投加就是干抽，务必确认复位。

标定周期之间的在线核查作用

完整的计量泵校准（量筒法或称重法）按季度或半年做一次，期间工况变化要有人盯。标定柱填补的正是两次正式校准之间的空白：每月至少做一次在线校核，结果记在同一张表上看趋势。

偏差率缓慢放大说明隔膜或阀组老化；突然跳变多半是管路进气或背压阀故障。在线校核纳入日常点检，正式校准和维修计划都好安排。

结论

计量泵标定柱的价值在于"随手可测"：原理简单，安装一次长期受益，换算顺手就能完成。在标定周期之间坚持在线核查、用趋势判断泵况，比等到投加异常再排查主动得多。流程固定下来、数据记下来，它就是加药系统的健康监测手段。

常见问题

1. 计量泵标定柱可以长期开着当泵的供液罐用吗？

不可以。柱内容积有限，泵连续运行很快抽空干抽，损坏泵头。标定柱只用于短时核查，测完立即切回正常模式，恢复药箱供液。

2. 核查时泵的冲程刻度需要调到固定位置吗？

不需要改动，校核测的是当前设定下的实际流量，记下当时刻度即可。想验证"刻度—流量"对应关系，分几个刻度分别测量，每次之间重新灌柱排气。

3. 标定柱读数和泵的显示流量对不上，先查哪里？

先查气泡和阀门：柱内积气、三通阀没切到位、吸入管路漏气是前三位原因。排除后复测，偏差仍在的话检查泵的吸排阀是否泄漏，最后才看冲程机构。

4. 多台泵共用一根计量泵标定柱行不行？

原则上可以，但要一台一台轮流测，不能同时切换。共用省成本，代价是操作麻烦。泵数量多、核查频繁的场合，建议每台泵配独立的标定柱，避免切换错误导致记录混乱。

5. 计量泵标定柱多久需要更换或维护？

透明管体发黄、划痕影响读数时就该更换。平时检查排气阀是否灵活、三通阀密封是否完好。输送腐蚀性药液的场合，定期确认管材没有被侵蚀变薄，这是安全方面的必要检查。
