一、 产品概述

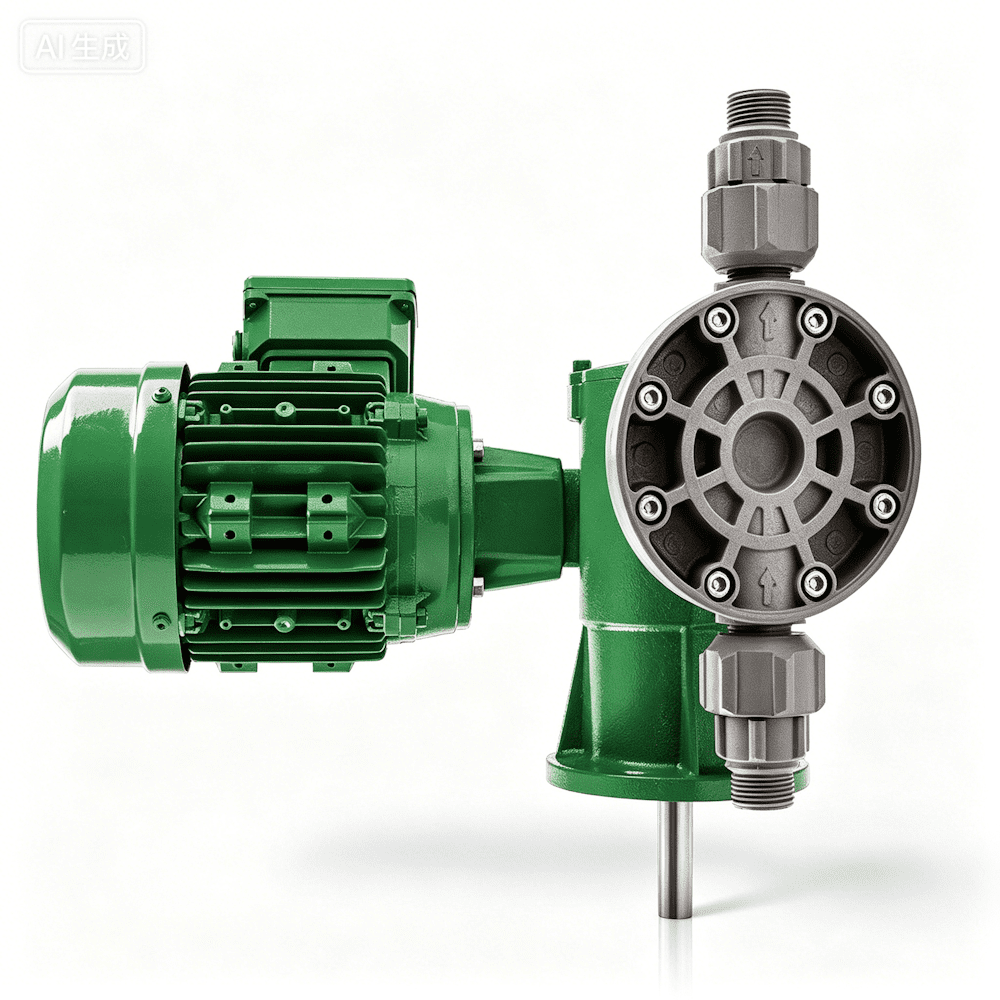

1. 工作原理 道茨 DV101 系列是一款立式安装的计量泵 。通过立式电机驱动内部传动机构，带动机械隔膜（或柱塞）进行往复运动，实现流体的精准输送 。
2. 设计特点
- 一体化坚固结构：泵壳、传动机构与连接法兰采用一体化铸造，结构坚固 。
- 极高装配灵活性：电机可以随意安装在泵的左侧或右侧，并在使用过程中可随时反向调整 。
- 快速交付：所有配置均作为标准件供应，无需漫长的非标定制交期 。
3. 适用介质与典型应用场景
- 食品与饮料行业：专为酿酒（啤酒、葡萄酒）等生产工艺设计 。
- 悬浮液投加：极其适合精确定量投加硅藻土等含有悬浮微粒或极易沉淀的粉体浆液 。
二、 核心技术优势（差异化亮点）
自带搅拌器动力输出轴：这是该型号最大的差异化亮点 。泵体预留了机械动力输出接口，在进行流体计量的同时，可直接利用该接口驱动药桶内的搅拌器工作，防止浆液沉淀（一机两用） 。
双侧可逆电机安装设计：电机的安装方位支持左置或右置切换，允许根据现场空间随时调整 。
外观颜色定制：支持工业级外观颜色定制服务，以匹配特定生产线的视觉要求 。
泵头模块化兼容：标准配置为聚四氟乙烯 (PTFE)/丁腈橡胶 (NBR) 机械隔膜泵头 ，同时支持配置柱塞式泵头以应对大流量或高压需求 。
三、 完整技术参数表
以下为官方综合样本中 DV101 系列的核心型号参数 。(您可直接复制此表格并粘贴至 Excel)
| 泵头类型 | 型号规格 | 最大流量 (升/小时) | 最大压力 (bar) | 标准接口 |
|---|---|---|---|---|
| 机械隔膜泵 | DV101N-70M | 216 | 8 | 1/2″ 至 1″ BSPP |
| 机械隔膜泵 | D101N-90 | 325.2 | 5 | 1/2″ 至 1″ BSPP |
| 机械隔膜泵 | D101N-105 | 438 | 4 | 1/2″ 至 1″ BSPP |
| 机械隔膜泵 | D101N-120 | 501.6 | 3 | 1/2″ 至 1″ BSPP |
| 柱塞泵 | AV101N-38 | 79 | 13 | 根据具体选型 |
| 柱塞泵 | AV101N-47M | 123.5 | 8.5 | 根据具体选型 |
注：标准电机功率为 0.37 千瓦（可选配 0.55 千瓦） 。具体外形尺寸与整机重量因电机安装方位（左/右）及配置不同而异，需参考最终订单数据表。
四、 液力端材质选型对照表
根据官方资料，DV101 提供的标准触液端材质如下：
| 触液端材质 | 适用介质及工况评估 |
|---|---|
| 316L 不锈钢 | 满足食品饮料卫生要求，耐常规有机溶剂、清水及弱酸碱，物理强度高 。 |
| 塑料 (PVC / PP / PVDF) | 适用于常温下的常规水处理化学品及酸碱溶液，性价比高且耐腐蚀 。 |
| 隔膜材质 | 聚四氟乙烯 (PTFE) 接触面 / 丁腈橡胶 (NBR) 背衬 。 |
注：样本中暂未包含哈氏合金或钛合金等特殊材质代码，常规食品与工业水处理采用 316L 及工程塑料已能满足需求。
五、 关于爆炸图与 CAD 安装尺寸图下载
- 产品爆炸图：目前的宣传折页及综合画册中侧重于性能展示，未包含带有部件编号的内部结构爆炸图 。详细易损件及装配图请查阅随泵附带的《操作与维护手册 (O&M Manual)》。
- 安装尺寸图：具体请咨询客服
六、 可选配置清单
| 选配项目 | 功能与适用场景 |
|---|---|
| 搅拌器动力联动 (PTO) | 利用泵自带的动力输出直连搅拌轴 。极度推荐用于硅藻土等易沉淀悬浮浆液的投加 。 |
| RAPIDA 2.0 智能控制 | 搭载变频控制板，支持 4-20mA 模拟信号、RS485 Modbus 通讯、定时与批次控制 。适用于自动化 DCS/PLC 闭环集控系统。 |
| 宽电压/防爆电机 | 提供适应各种国家标准的宽范围功率与电压电机，或定制防爆电机 。 |
七、 相关附件推荐
为确保立式加药系统的计量精度与管路安全，官方综合画册推荐配置以下标准附件 ：
安全泄压阀：安装于排出侧旁路，当管路受阻超压时自动卸荷保护泵头 。
- 背压阀：对于出口压力较低的工艺，抵消入口正压，防止液体自流或产生虹吸现象，确保计量精度 。
- 脉冲阻尼器：吸收机械泵往复做功产生的动态压力脉冲，平稳出口流量并减少管路震动 。
- 标定罐：安装于吸入端，用于实际安装后定期对单分钟加药量进行精准校核 。
