在工业水处理、环保加药、化工反应物料投配及高压加药管网中，新道茨计量泵安全阀设定压力是保障整套加药系统承压安全、防止管路超压爆裂以及避免电机和隔膜严重损坏的核心技术参数。新道茨（NEWDOSE）隔膜计量泵属于典型的正排量容积泵，具有“排出端受阻时压力理论上可无限升高”的物理特性。如果在排出管路发生阀门误关、管道结晶堵塞或后端背压剧增时，系统缺乏正确设定的安全阀泄压保护，瞬间飙升的超高压极易导致泵头法兰开裂、PTFE 膜片撕裂、管道破裂甚至烧毁电机。

科学合理地设定新道茨计量泵安全阀设定压力，既要确保在正常投加过程中安全阀处于绝对严密的关闭状态，又要在系统异常超压的瞬间灵敏起跳泄压。本文将系统拆解新道茨计量泵安全阀的工作机理、设定压力的计算原则、现场调校实操步骤、管路安装规范以及日常维护要点。

认识安全阀在计量泵管路系统中的核心保护机制

要明确新道茨计量泵安全阀设定压力的标准，首先需要理清安全阀在往复泵系统中的独特工作逻辑：

• 正排量泵的过载风险：往复式计量泵每次排液冲程都在强制压出固定体积的流体。当排出管路被堵死时，流体无法压缩，系统内部压力会在几个冲程内迅速飙升至数倍于额定压力的危险极值。

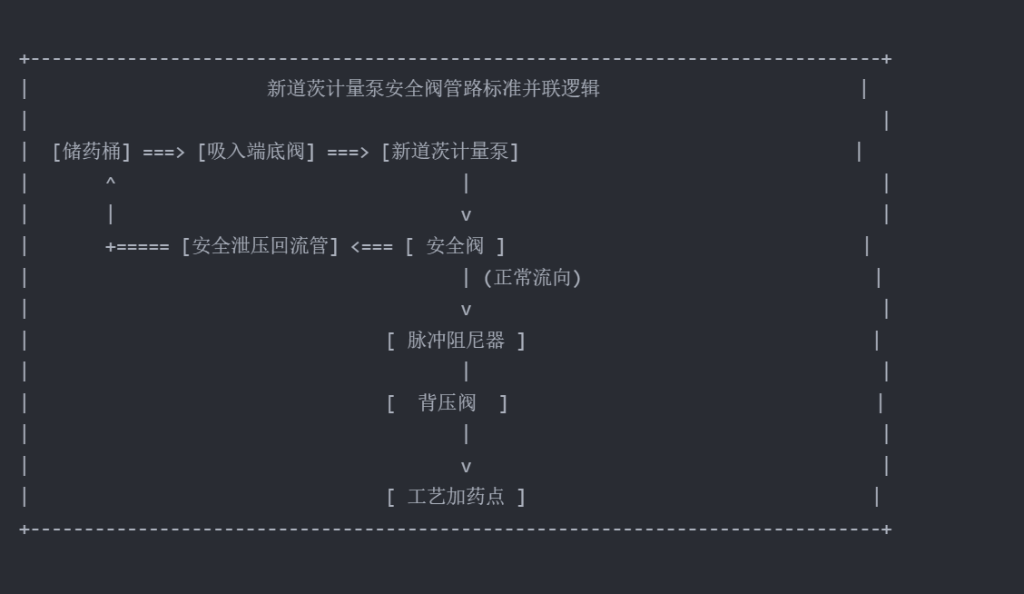

• 安全泄压与介质回路引导：安全阀（泄压阀）并联安装在计量泵排出侧管路上。当管路压力达到设定开启阈值时，介质克服阀内弹簧预紧力顶开阀芯，过量的高压药液通过泄压回流管路安全导回储药桶内，从而将系统最高压力锁定在安全阈值以下。

新道茨计量泵安全阀设定压力的计算与取值原则

确定新道茨计量泵安全阀设定压力时，必须综合考虑“系统实际工作压力”与“计量泵铭牌最大额定工作压力”两项指标，严格遵循以下计算标准：

1. 行业标准设定公式

• 常规标准取值：安全阀设定压力通常设定为系统实际工作压力的 1.1 ~ 1.25 倍（即上浮 10%~25%），且绝对不得超过计量泵铭牌标注的最大额定工作压力（）的 1.1 倍。
• 计算公式：安全阀设定实际工作压力 且满足：安全阀设定泵额定最大压力

2. 区分不同机型与工况的设定参考

• 系统工况压力远低于泵额定压力时：以保护下游塑料管路和仪表为首要目标。例如实际工艺管网压力为 2.0 bar，选用额定 7.0 bar 的新道茨泵，安全阀设定压力建议调整为 2.5 ~ 3.0 bar，以防超压损坏耐压等级较低的 PVC/PE 管道。
• 系统工况压力接近泵额定极限时：以保护泵头与电机机械结构为首要目标。例如新道茨电磁泵额定压力为 5.0 bar，现场实际工作压力为 4.0 bar，安全阀设定压力应严格设定在 4.8 ~ 5.0 bar，严禁调高超过泵体承压极限。

新道茨计量泵安全阀设定压力参考对照表

下表列出了不同系列新道茨计量泵在典型工况下的推荐设定范围：

现场调校新道茨计量泵安全阀设定压力的五步实操法

在工业现场对安全阀进行整定压力调节时，必须按照标准步骤配合压力表进行精准校核：

1. 检查管路与工具准备

• 确认安全阀前端（泵出口与安全阀之间）已安装量程匹配、经过计量校验的耐震隔膜压力表。
• 确认安全阀的泄压排放口已使用耐腐蚀软管牢固引回储药桶，管口固定在液面下方或牢固绑扎，防止高压药液飞溅。

2. 准备调压螺钉

• 取下安全阀顶部的塑料保护帽，露出内部的调节螺杆与锁紧螺母。
• 使用扳手松开锁紧螺母，逆时针旋松调节螺钉，使阀内弹簧处于较低的预紧力状态。

3. 模拟建压与缓慢升压

• 启动新道茨计量泵在中低频率下平稳运行。
• 缓慢关小排出管路下游的主隔离截止阀（或逐步调紧背压阀），模拟系统阻力上升，同时密切注视压力表指针读数。

4. 旋转调节螺钉校准起跳点

• 当压力表指针上升至目标设定压力值（如 4.0 bar）时，观察安全阀泄压管口是否有液体溢出。
• 顺时针旋紧调节螺钉：增加弹簧预紧力，提高安全阀起跳压力。
• 逆时针旋松调节螺钉：减小弹簧预紧力，降低安全阀起跳压力。
• 反复微调螺钉，直至压力表刚好达到目标设定压力时，安全阀泄压口开始稳定出药泄压。

5. 锁紧防松螺母并复核

• 调节到位后，用扳手固定住调节螺钉，将锁紧螺母拧紧锁死，盖上防腐保护帽。
• 全开下游主阀门，再次进行 1~2 次启停复核，确认在正常工作背压下安全阀完全不漏液，而在人为关闭下游阀门时能迅速在设定压力点起跳泄压。

安全阀安装与设定的核心技术禁忌

• 安全阀与泵出口之间严禁安装截止阀：安全阀必须紧靠计量泵排出单向阀安装，两者之间的管路上严禁加装任何切断阀门，以防阀门误关闭导致安全保护完全失效。
• 安全阀泄压口严禁直接封堵：泄压口必须接通无压回流管引回常压储药槽，严禁将泄压管串入带压的投加主管中，否则会因背压叠加导致安全阀开启压力异常升高。
• 严禁将背压阀与安全阀混淆使用：背压阀是串联在主管道中用于防止虹吸和稳定压差的常开/常闭动态节流元件；安全阀是并联在旁路用于超压溢流的保护元件，两者结构与功能截然不同，不可互相替代。
• 定期手动扳动或压力校核：投加易结晶药剂（如 PAC、石灰乳）时，安全阀内部密封面容易结晶卡滞，建议每 3~6 个月进行一次泄压起跳测试。

结论

合理设定新道茨计量泵安全阀设定压力是加药工程设计与安全运行的生命线。严格遵循“设定压力为实际工作压力的 1.1~1.25 倍且不超计量泵最大额定承压”的计算准则，在现场配合隔膜压力表进行规范化调校与防松锁定，并确保泄压回路通畅无阻，能够从根本上规避管道破裂、泵头开裂与电机烧毁等恶性事故，为新道茨电磁泵与机械隔膜计量泵在各类严苛加药场景中构筑起坚实的安全防护屏障。

常见问题解答（FAQ）

Q1：新道茨计量泵正常运行时，安全阀的泄压回流管一直有药液流出是什么原因？

主要有两个原因：第一，安全阀设定压力调得过低，小于或接近了系统正常工作压力加脉冲峰值压力，导致正常排液时安全阀被顶开；第二，安全阀内部橡胶隔膜或阀芯密封面上卡入了药剂结晶硬颗粒，导致密封面闭合不严产生内漏。拆开清洗密封面并重新校准设定压力即可解决。

Q2：安全阀设定压力是不是调得越高越保险？

绝对不是。安全阀设定压力调得过高，会彻底失去过载保护作用。当管路发生堵塞或阀门误关闭时，超高压力无法及时释放，会导致新道茨泵头塑料法兰胀裂、纯 PTFE 膜片撕裂、连接软管脱落甚至导致电机因严重过载而烧毁。

Q3：为什么安全阀必须安装在脉冲阻尼器的前端（靠近泵侧）？

因为往复式计量泵的排出流体具有瞬时脉冲特性，将安全阀紧靠泵头安装，能够确保在出现局部超压的第一时间直接泄放高压介质，避免脉冲水锤对下游阻尼器及背压阀等精密附件造成破坏；同时安全阀泄压响应更加迅捷。

Q4：新道茨计量泵自带排气阀，还可以省去外接安全阀吗？

不能省去。泵头自带的手动排气阀是用于开机排净泵腔积气与手动泄压的小通径手动旋钮，属于人工操作附件；而外接安全阀是根据管路压力自动起跳的大通径自动保护阀门，两者功能完全不同，不能用手动排气阀替代系统安全阀。

Q5：输送强腐蚀性的 98% 浓硫酸或次氯酸钠时，安全阀应该选用什么材质？

输送 98% 浓硫酸时，安全阀阀体材质必须选用 PVDF（聚偏氟乙烯），内部密封膜片必须选用纯 PTFE 或特种耐酸氟橡胶；输送次氯酸钠时可选用 UPVC 或 PVDF 材质，严禁选用金属铜或普通碳钢安全阀，以防强化学腐蚀导致阀门失效。
