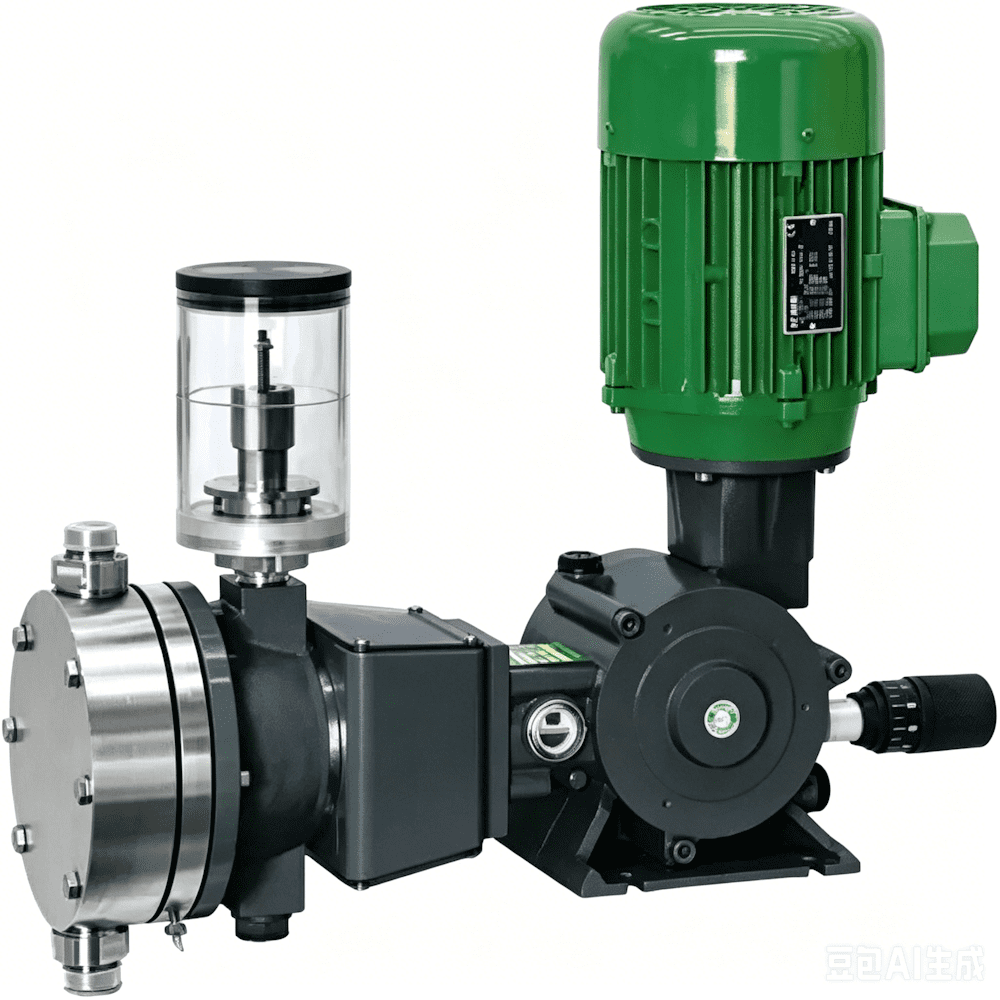

道茨APSD175液压隔膜泵

一、 产品概述

1. 工作原理 道茨 SD 系列是一款弹簧复位三明治式液压隔膜计量泵 。其采用立式电机安装形式 ，通过内部弹簧复位机制驱动液压油 ，进而推动双层隔膜进行机械往复运动，实现流体的精确输送。

2. 设计特点

• 无泄漏保障：特殊的液压三明治双隔膜设计，确保在运行过程中不会发生任何泄漏 。

• 内置安全防护：泵体内部标配过压阀和安全泄压阀，有效防止液压腔过载 。

• 安装便捷：整体设计使得设备的安装与系统自吸灌注非常简便 。

• 高防腐等级：泵体采用高耐腐蚀性材质制造，适应严苛工业环境 。

3. 适用介质

• 允许输送含有少量悬浮固体颗粒的液体介质 。

• 专为输送有毒、强腐蚀性及高危险性的化学介质而设计 。

4. 典型应用场景 应用于对介质外泄呈“零容忍”态度（泄漏是不可接受的） ，且强制要求系统必须配备隔膜破裂检测装置的高危工业工艺流程 。

二、 核心技术优势

三明治双层防护体系：双层隔膜提供冗余安全保障，第一层隔膜受损时危险介质仍被有效拦截，结合强制要求的破裂检测器，杜绝事故发生 。

集成式高压液压安全阀：泵腔内预置泄压阀路，当出口管路出现异常憋压时，液压油自动旁通泄压，避免隔膜受损 。

灵活的智能调节与防爆扩展：除传统的手动调节外，可无缝对接自动控制或 RAPIDA 智能控制系统 ，并全面提供 ATEX 防爆版本以适应危险工况 。

三、 完整技术参数表

SD 系列细分为标准压力型与高压型（AP SD） 。

(注：如遇特殊的高压大流量工况，原厂支持定制更高压力的解决方案 ；具体的外形尺寸、重量及电机功率需结合所选配的防爆等级或变频电机单独核算。)

四、 液力端材质选型对照表

道茨官方为 SD 系列提供了广泛的触液端材质选择 ：

(注：如有其他特殊防腐需求，可根据具体技术要求向厂家申请定制提供 。)

五、 产品爆炸图与 CAD 图纸下载说明

为确保技术选型的严谨性，道茨的标准《综合选型画册》中并未收录详细的带部件编号爆炸图及 CAD/STEP 格式的三维模型图。

• 爆炸图及易损件：详细的三明治液压隔膜装配、单向阀组及 O 型密封圈的零件编号，请查阅设备随机出厂的《操作与维护手册》。
• 安装尺寸图：设备的法兰位置及总尺寸会根据是否选配 ATEX 防爆电机而变化。具体的二维安装图或三维 STEP 模型，需由授权代理商在选型系统内配置生成后提供。

六、 可选配置清单

七、 相关附件推荐

为保障 SD 三明治液压隔膜计量泵的长期平稳运行，官方配套提供以下核心附件：

安全泄压阀：虽泵内置保护 ，但仍推荐在出口主干道旁路外置泄压阀，当管路受阻超压时强制排液卸荷 。

背压阀：串联安装在排出管路中，用于抵消吸入端的正向静压防止虹吸，并在出口无背压时建立稳定压力以保障计量精度 。

脉冲阻尼器：用于吸收往复式泵送产生的流体动态脉动，平稳出口管路的流量并减少机械振动 。

标定罐：带有刻度的合成玻璃气缸，安装于泵的入口管路，用于设备安装后或日常点检时，对实际单分钟输出流量进行精确标定 。
