一、 产品概述

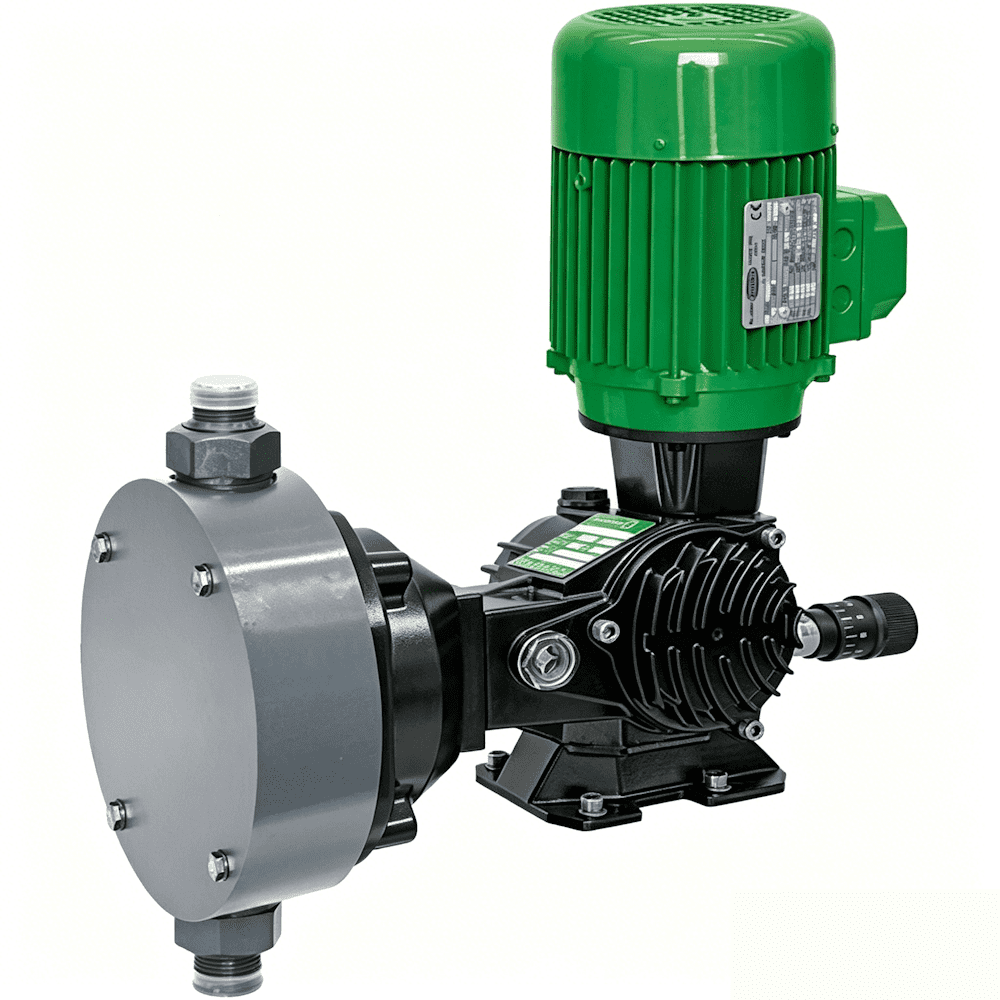

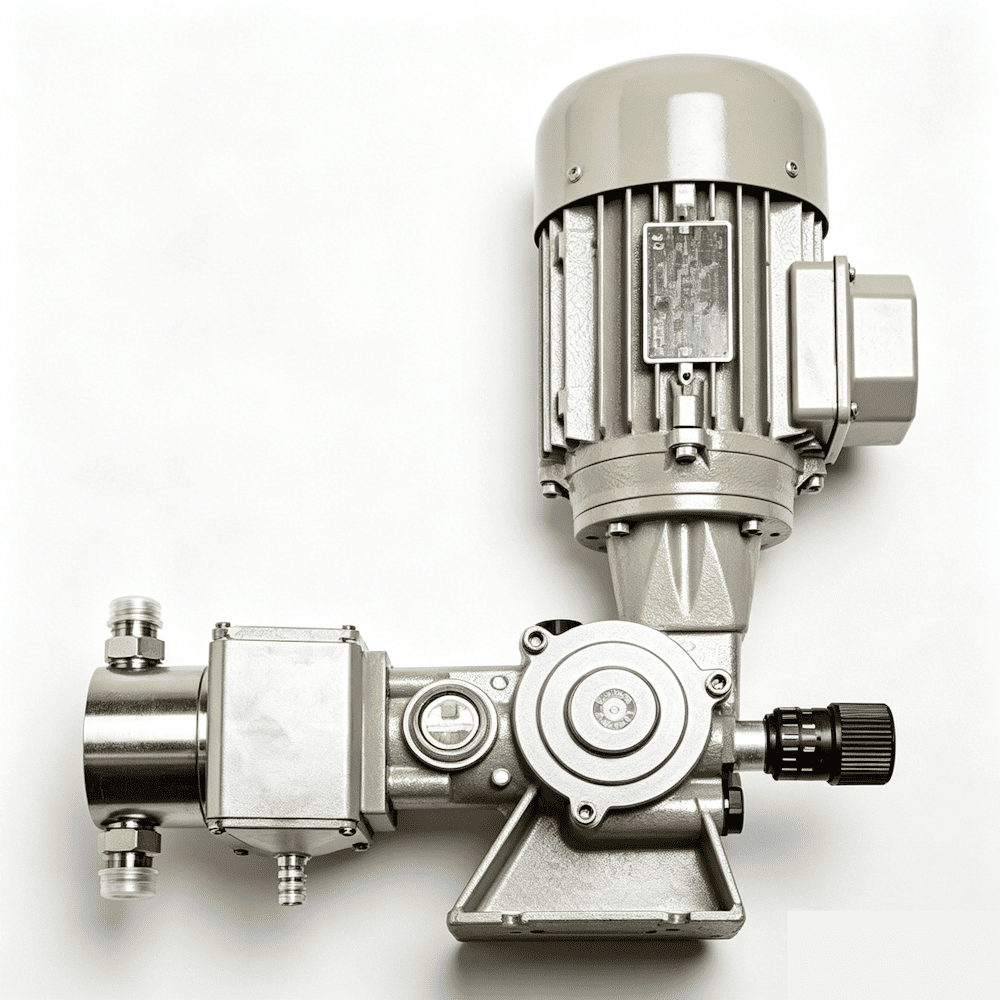

1. 工作原理 道茨 D 系列属于弹簧复位机械隔膜计量泵。其驱动机制采用立式电机安装，通过内部弹簧复位机制驱动机械隔膜进行往复运动，从而实现流体的吸入与排出。
2. 设计特点
- 绝对防漏：采用机械隔膜设计，运行过程无泄漏。
- 便捷易用：整体设计使得安装和自吸灌注非常简便。
- 高精密度：具备高精度与高准确度。
- 高耐用性：泵体具有高耐腐蚀性。
3. 适用介质 适用于关键的、具有危险性的液体。
4. 典型应用场景 专为“绝对不允许发生泄漏”且“不需要高压”的工艺场景设计。
二、 核心技术优势
- 绝对密封的安全保障：无泄漏的机械隔膜设计，从根本上杜绝了危险或有毒化学液体的外泄风险。
- 灵活的智能化扩展：除了支持传统的手动和自动调节，还无缝兼容 Doseuro 最新的 RAPIDA 2.0 智能电机接口，实现高度数字化的就地或远程控制。
- 广泛的防爆适应性：可选配 ATEX 防爆版本，安全接入具备易燃易爆气体粉尘的危险作业区域。
三、 完整技术参数表
根据样本提供的参数，D系列各型号的流量与压力规格如下。(注：详细的精度百分比、具体功率、具体尺寸与重量未在综合样本中列出，您可以将下表复制并粘贴至 Excel 中使用)
| 型号 (Model) | 最大流量 (l/h) | 最大压力 (Barg) | 调节方式选项 | 防爆选项 |
|---|---|---|---|---|
| D050 | 14 | 10 | 手动 / 自动 / RAPIDA | ATEX 可选 |
| D100N | 49 | 5 | 手动 / 自动 / RAPIDA | ATEX 可选 |
| D101N | 438 | 10 | 手动 / 自动 / RAPIDA | ATEX 可选 |
| D121N | 570 | 3 | 手动 / 自动 / RAPIDA | ATEX 可选 |
| D122N | 1400 | 6 | 手动 / 自动 / RAPIDA | ATEX 可选 |
四、 液力端材质选型对照表
官方提供的触液端（wetted materials）材质选项广泛：
| 材质选项 | 适用介质特性 (基于常规工程经验与样本说明) |
|---|---|
| S.S. 316L (不锈钢) | 适用于绝大多数常规溶剂、弱酸碱，结构强度高。 |
| PVC (聚氯乙烯) | 适用于常温下的常规水处理酸碱化学品。 |
| PP (聚丙烯) | 适用于一般腐蚀性水处理药剂。 |
| PVDF (聚偏氟乙烯) | 极佳的耐强腐蚀性，适用于高浓度强酸等严苛化学品。 |
| PTFE (聚四氟乙烯) | 几乎耐受所有化学腐蚀。 |
注：若需哈氏合金或钛合金等其他特殊材质，官方支持定制化请求。具体的温度耐受范围在综合样本中并未详细标定，需参考具体材质的工业属性。

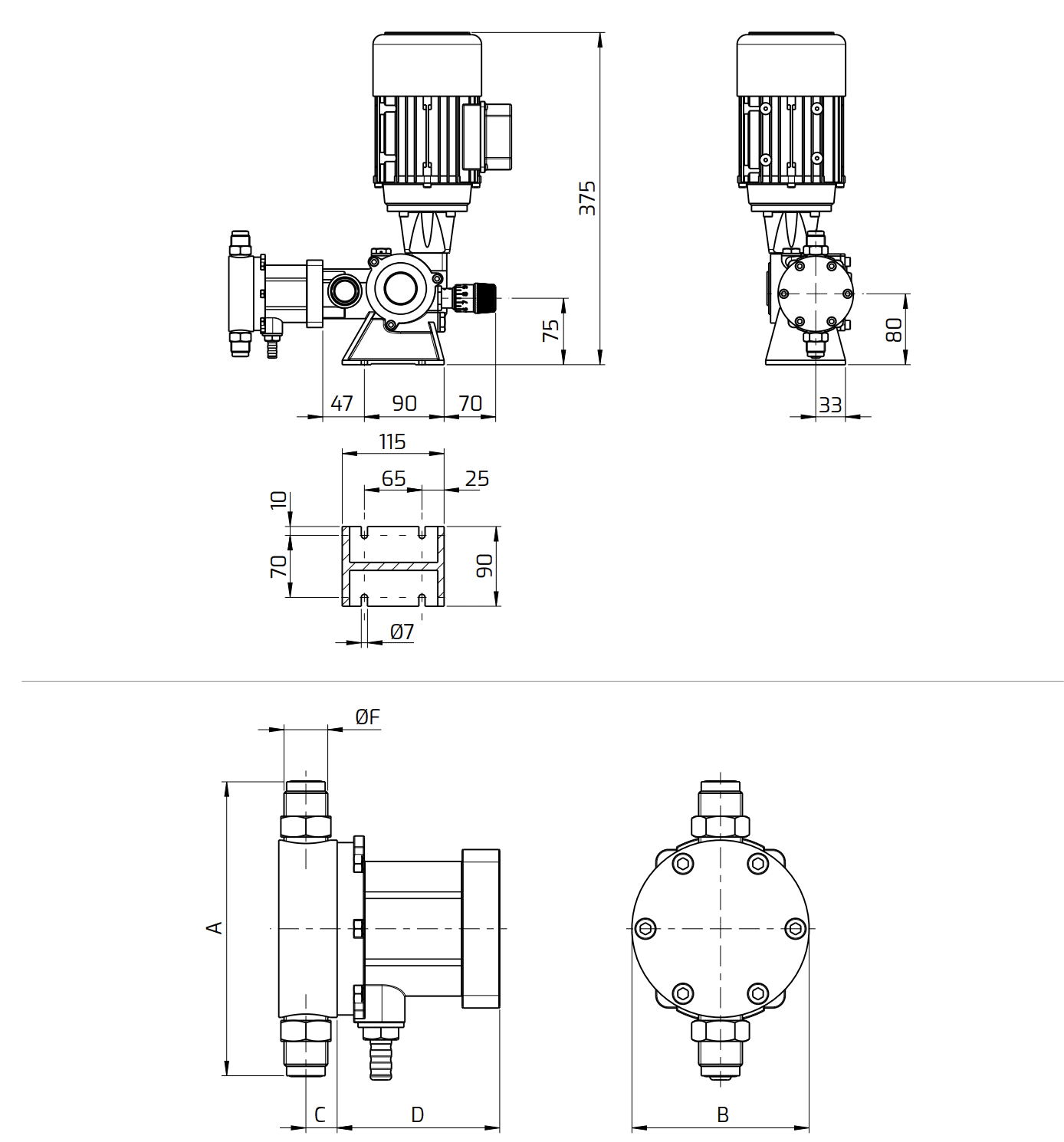

五、 产品安装尺寸图说明
六、 可选配置清单
D系列支持丰富的可选及自动化配置：
- ATEX 版本：适用于高危防爆区域。

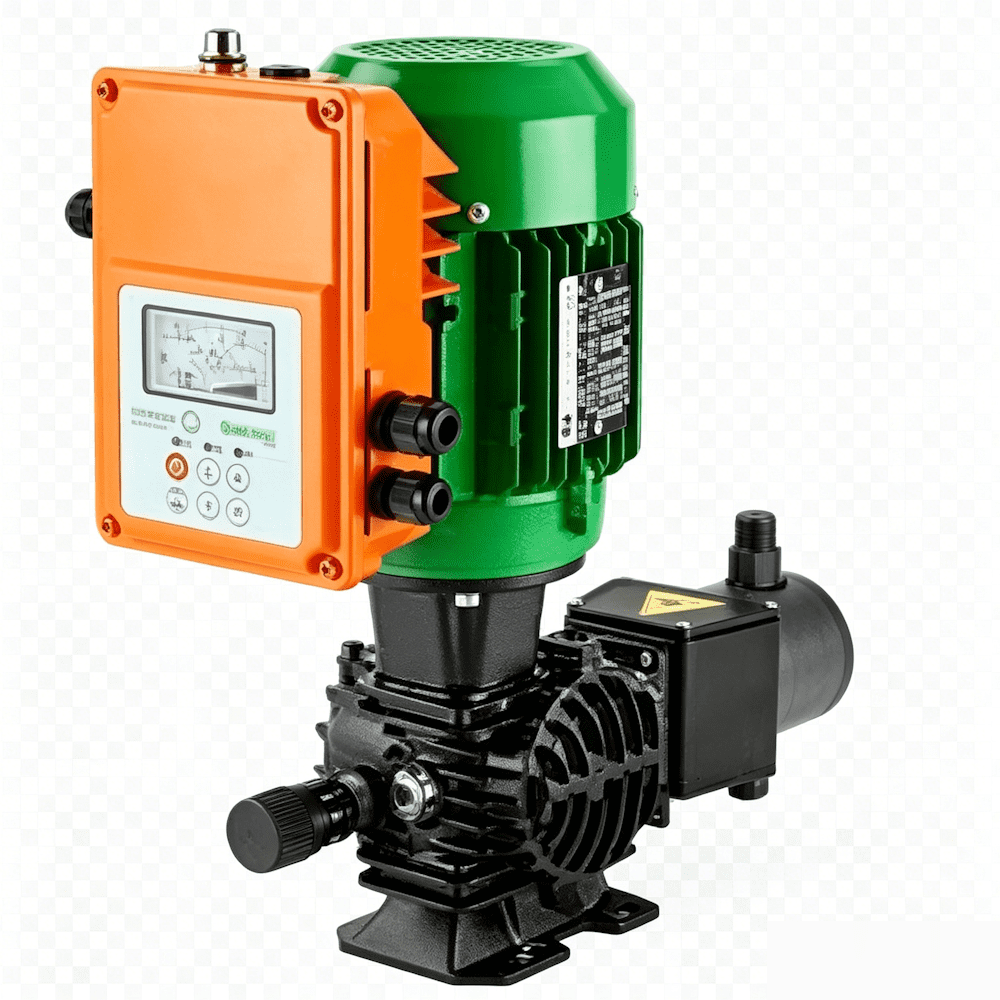

- RAPIDA 2.0 智能控制系统：D系列泵（D050N, D100N, D101N, D121N, D122N）可适配不同功率的 RAPIDA 2.0 系统。该系统提供：
- 流量模拟调节：支持 4-20mA / 0-20mA / 0-10V / 2-10V 信号输入。
- 串行通讯：配备 RS485 接口，支持 ModBUs/RTU 协议进行远程控制。
- 批次控制 与 定时模式：可编程运行特定数量或设定延迟启动/运行时间。
- 液位与报警控制：预留液位传感器接口，并具备远程报警继电器输出功能。
七、 相关附件推荐
为保障系统平稳运行，官方提供以下管路附件供搭配使用：
- 安全泄压阀：作为安全装置安装在泵出口管路并连接至旁路，当达到极限压力时打开排放，保护系统和泵免受压力过载影响。
- 背压阀：串联安装在排出管路中，用于抵消吸入端的正压，防止产生虹吸现象，并在排出压力较低或不存在时帮助调节流量。
- 脉冲阻尼器：用于吸收动态压力脉冲，平稳流体输出。
- 标定罐：由带刻度的合成玻璃气缸制成（过流件为 S.S. 316 或 PVC），用于安装后检查并精确标定实际流量。
