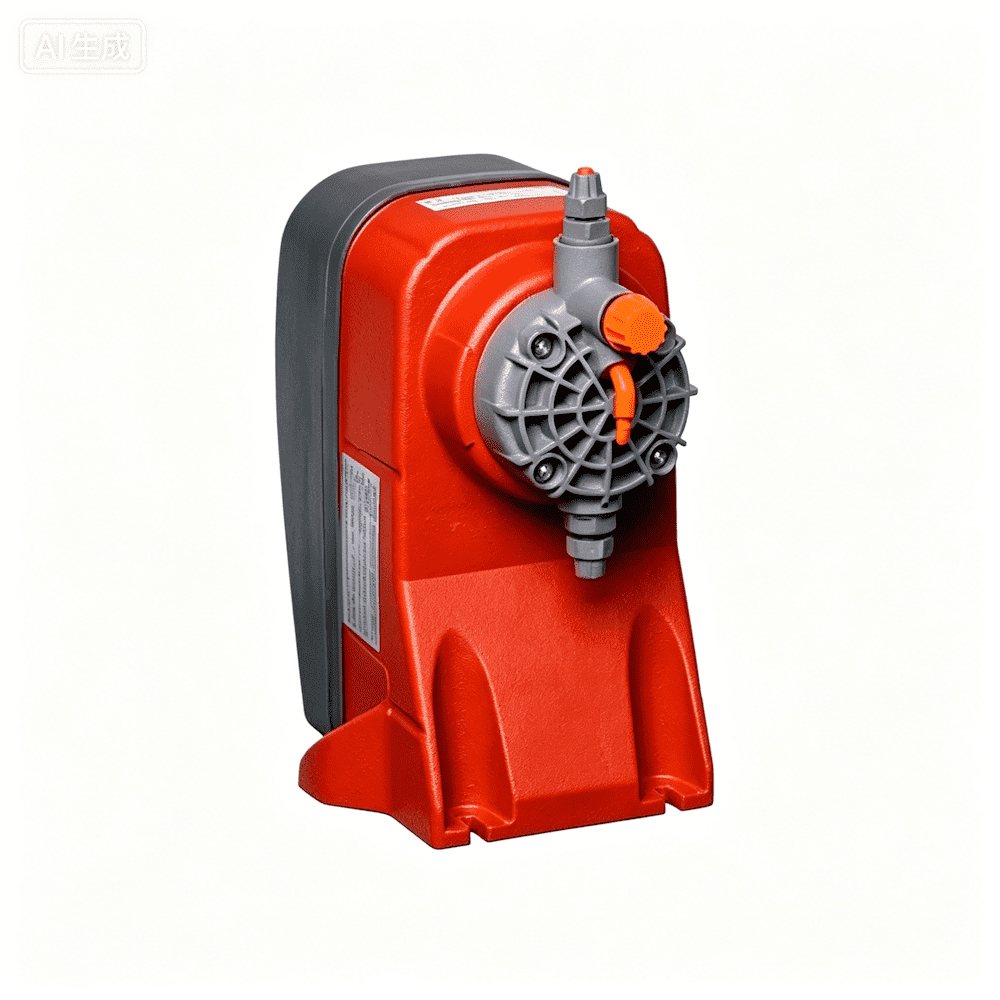

一、 产品概述
- 工作原理与设计特点： SDP 系列采用内置微处理器，使其具有高度的灵活性和精确性。
- 外壳材质： 采用耐腐蚀的增强聚丙烯（PP）外壳。
- 隔膜材质： 配备纯聚四氟乙烯（Solid PTFE）隔膜。
- 防护等级： 具备防水的 IP65 防护等级。
- 适用场景： 该系列提供了一种适用于低流量应用领域的替代解决方案，能够满足终端用户对结果可靠性和操作简便性的期望。仅需少数几个型号，即可满足广泛的恒定和比例加药应用需求。
二、 核心技术优势
- 智能化控制高度集成： 使用内置微处理器，使 SDP 家族极其精确且灵活。
- 强大的多功能性（SMF 型）： SMF 型号内置了 pH、Rx（氧化还原电位）和 Cl（氯）测量仪表，无需外部独立控制器即可实现水质闭环控制。
- 高防腐标准： 标准配置即为防腐蚀增强聚丙烯外壳与纯 PTFE 隔膜，结合 IP65 防护等级，确保在潮湿和化学腐蚀环境中长期稳定运行。
三、 完整技术参数表
| 泵类型 (Type) | 最大流量 (L/H) | 最大压力 (Barg) | 冲程长度 (mm) | 冲程频率 (spm) | 消耗功率 (Watt) | 消耗电流 (Ampere) | 接口尺寸 (mm) | 最大吸程 (mcw) | 重量 (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| 115 | 1 | 15 | 0.8 | 120 | 37 | 0.16 | 4/6 | 2 | 3.5 |
| 115 | 2 | 10 | 0.8 | 120 | 37 | 0.16 | 4/6 | 2 | 3.5 |
| 115 | 3 | 5 | 0.8 | 120 | 37 | 0.16 | 4/6 | 2 | 3.5 |
| 115 | 5 | 2 | 0.8 | 120 | 37 | 0.16 | 4/6 | 2 | 3.5 |
| 220 | 2 | 20 | 1 | 120 | 58 | 0.25 | 4/6 | 2 | 3.5 |
| 220 | 3 | 10 | 1 | 120 | 58 | 0.25 | 4/6 | 2 | 3.5 |
| 220 | 4 | 5 | 1 | 120 | 58 | 0.25 | 4/6 | 2 | 3.5 |
| 220 | 5 | 2 | 1 | 120 | 58 | 0.25 | 4/6 | 2 | 3.5 |
| 507 | 5 | 7 | 1 | 120 | 37 | 0.16 | 4/6 | 2 | 3.5 |
| 507 | 7 | 4 | 1 | 120 | 37 | 0.16 | 4/6 | 2 | 3.5 |
| 507 | 8 | 2 | 1 | 120 | 37 | 0.16 | 4/6 | 2 | 3.5 |
| 810 | 7 | 10 | 1.4 | 120 | 58 | 0.25 | 4/6 | 2 | 4.1 |
| 810 | 10 | 5 | 1.4 | 120 | 58 | 0.25 | 4/6 | 2 | 4.1 |
| 810 | 11 | 2 | 1.4 | 120 | 58 | 0.25 | 4/6 | 2 | 4.1 |
| 154 | 15 | 4 | 2.2 | 120 | 58 | 0.25 | 4/6 | 2 | 4.1 |
| 154 | 16 | 2 | 2.2 | 120 | 58 | 0.25 | 4/6 | 2 | 4.1 |
| 154 | 17 | 1 | 2.2 | 120 | 58 | 0.25 | 4/6 | 2 | 4.1 |
| 203 | 20 | 3 | 2.2 | 120 | 58 | 0.25 | 4/6 | 2 | 4.1 |
| 203 | 22 | 1 | 2.2 | 120 | 58 | 0.25 | 4/6 | 2 | 4.1 |
注：以上数据均来源于产品手册的参数列表。
四、 液力端材质选型对照
源文件表明，SDP 系列过流部件提供以下广泛的材料选择：
- PP（聚丙烯）
- PVC（聚氯乙烯）
- PTFE（聚四氟乙烯）
- PVDF（聚偏氟乙烯）
- S.S. 316（316不锈钢）

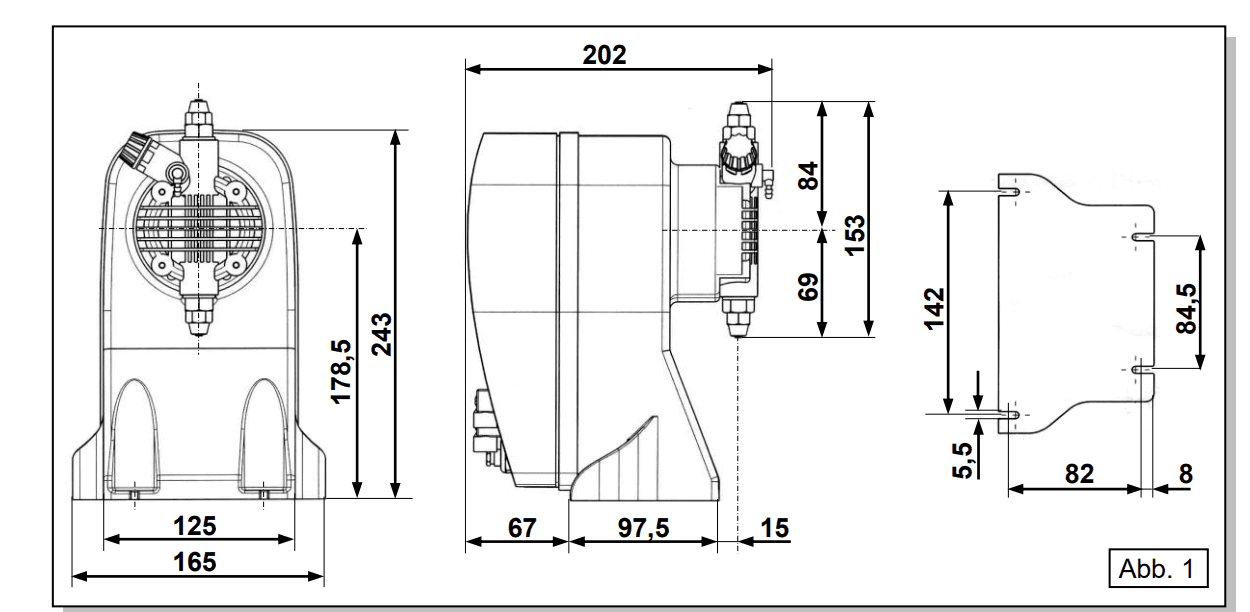

五、 产品安装尺寸图

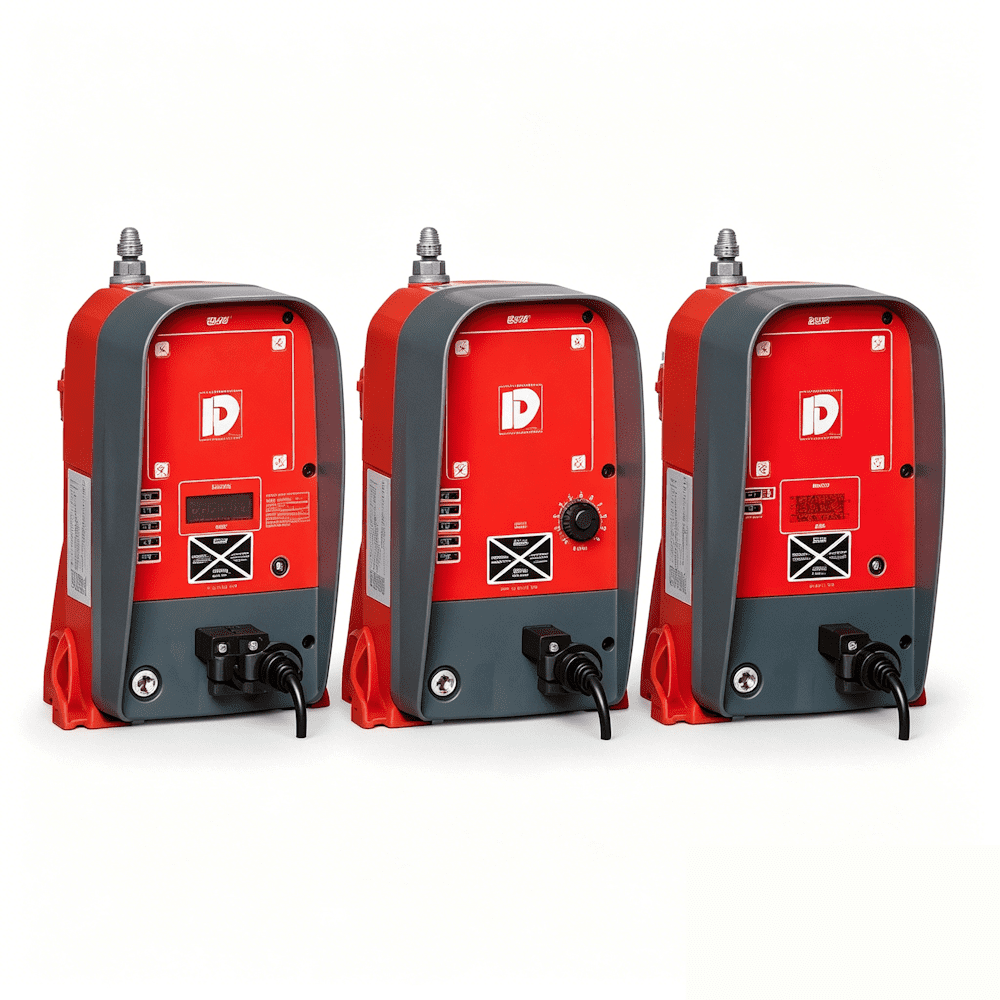

六、 可选型号
SDP 为电磁驱动泵，不涉及变频电机或防爆电机的选型。根据控制器功能，可选以下配置型号：
- SMC（模拟加药泵）： 具备电位器手动调节功能，调节范围 10-100%，带有双重调节刻度。
- SMM（数字加药泵）： 运行功能由微处理器调节，可通过 3 位数显进行 0-100% 的手动流量调节，并预留液位控制设置功能（不含探头）。
- SSW（数字多功能加药泵）： 配备微处理器和 12X2 LCD 显示屏，可通过输入数字或模拟信号（0-20 mA；1 x n；1: n；1 x n-M）实现多功能或比例加药，并预留液位控制设置功能。
- SMF（内置仪表加药泵）： 内置 pH、Rx（氧化还原电位）、Cl（氯）仪表，支持 0−100∘C 的温度补偿和 4-20mA 输出，预留液位探头接口。
- 电源选项： 标准电源为 230V 50/60 Hz；可按需提供 24V d.c.、12V d.c.、24V a.c. 以及 110V 50/60 Hz。

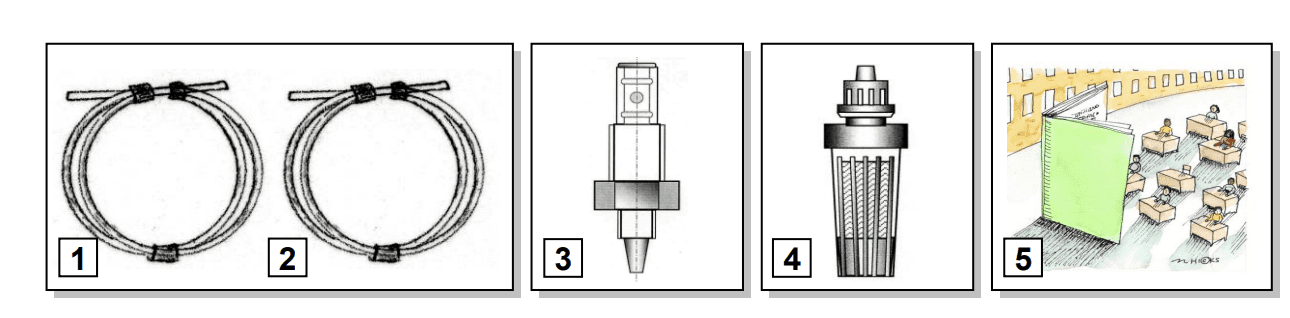

七、配置清单和安装图
- 1 根 PVC 吸液管，透明、柔性，长度 2 米
- 1 根 2 米长白色半刚性聚乙烯输送管
- 1 个 3/8 英寸 BSP 外螺纹注射阀
- 1 个底阀过滤器
- 1 本使用说明书

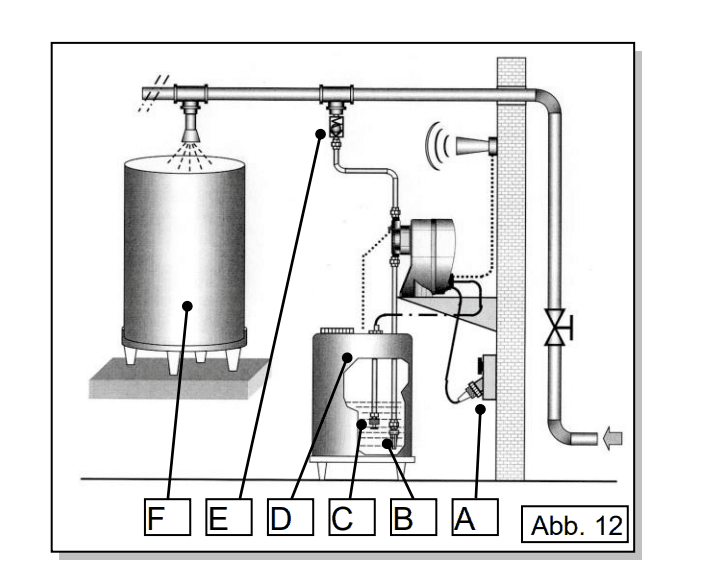

安装图
- A：电源插座
- B：过滤器
- C：液位探头
- D：药剂储罐
- E：注射阀
- F：被处理水主系统
七、 相关附件推荐
- 随泵标配附件： 所有的 SDP 化学加药泵均配备了注射阀、1.5 米吸液管、1.5 米排液管和底阀过滤器，以提高其运行效率和准确性。
- 系统附件推荐：
- 安全阀 (Safety relief valve)： 安装在泵的排液管道上，并连接至旁路管道。当达到极限压力时开启泄压，保护系统和泵免受过载影响。
- 背压阀 (Backpressure valves)： 串联安装在泵的排液管路上，用于抵消吸入端的现有压力以防止虹吸，同时在排液端压力较低或无压力时起到调节流量的作用。
- 脉冲阻尼器 (Pulsation dampener)： 阀体材质为 S.S. 316，内置在动态压力下有自锁趋势的隔膜，用于减缓脉冲。可提供多种隔膜材质以实现广泛的化学兼容性。
- 标定罐 (Calibration pot)： 用于在安装后检查实际流量。由合成玻璃制成的刻度量筒组成，过流部件采用 S.S. 316 或 PVC 材质。
