• 吸液管路必须绝对气密：吸液侧靠负压工作，任何漏气点都会破坏真空，泵转得再正常也上不了量。
• 吸液管管径必须大于泵吸入口，且尽量短而直：把吸入阻力降下来，给 KD 仅 1 m 的自吸能力留足裕量。
• 吸液管底部装带滤网底阀：停机保住液柱不回流，开机不用重新灌泵，同时把杂质挡在泵外。
• 排查顺序是气密→管径与走向→底阀：先排除最直接破坏自吸的漏气，再查阻力，最后查底阀。

千世KD吸液管路气密底阀这组关键词，指向同一个安装真相：吸液侧一旦漏气，泵就吸不上液。KD 的自吸能力只有 1 m，管路漏气或吸入阻力过大，都会让这 1 m 的裕量归零。管径大于泵吸入口、管路短而直、绝对气密、底部带滤网底阀，就是说明书给出的吸液侧安装逻辑。这篇写给现场安装与巡检人员，只讲吸液侧三要点，不涉及排出侧管路。

韩国千世 CHEONSEI/KEMPION 是韩国计量泵品牌；蔚岚科技是其多品牌经销商之一，常按这套安装逻辑帮客户排查不上量故障。

故障现场：泵在转，药箱液位却纹丝不动，先查哪里？

先说结论：先查吸液侧。泵运转正常但不上量，多数时候问题不在泵头，而在吸液管路。

早班巡检的常见一幕：加药泵电机转着，冲程也在动，药箱液位一夜没降。操作工的第一反应往往是调大冲程——常规 KD 的冲程距离可在最大流量的 20%–100% 范围内调节，运转和停机状态都能调。可把冲程拧到头还是不上量，说明问题不在调节端。吸液管路漏气、管径偏小或走向太绕、底阀失效，三者必居其一。

吸液管路为什么必须绝对气密？

因为吸液侧靠负压把液体"吸"上来：任何漏气点都会让空气先进来，液体就上不来。

排出侧是正压，漏一点只是滴漏；吸液侧是负压，漏气直接破坏真空。一个接头没拧紧、一处密封面老化，空气就从阻力最小的地方进入，泵腔里变成气液混合，隔膜再努力也建立不起有效吸程。KD 的自吸能力是 1 m——这是上限，不是余量。

与"漏一点没关系"的直觉相反：绝对气密不是"尽量密封"，而是"一个漏点都不能有"。检查时把吸液管所有接头、密封面、泵头吸入端连接处逐一过一遍，漏气点往往藏在最不起眼的接头处。

管径和走向有什么讲究？为什么吸液管要大于泵吸入口？

管径大于吸入口、尽量短而直，都是为了把吸入阻力降下来，给 1 m 自吸能力留裕量。

说明书原文只写"吸液管管径必须大于泵吸入口"，不折算倍数。管径偏小，流速被迫提高，沿程阻力吃掉自吸高度；走向每多一个弯头、每长一米，都在消耗那 1 m。短而直不是美观要求，是阻力账：能走直线就别绕，能短一米就短一米。

常规 KD 的环境温度要求是 0–40℃，泵房超温会加速密封件老化，间接威胁气密，安装时把环境温度也留进检查单。

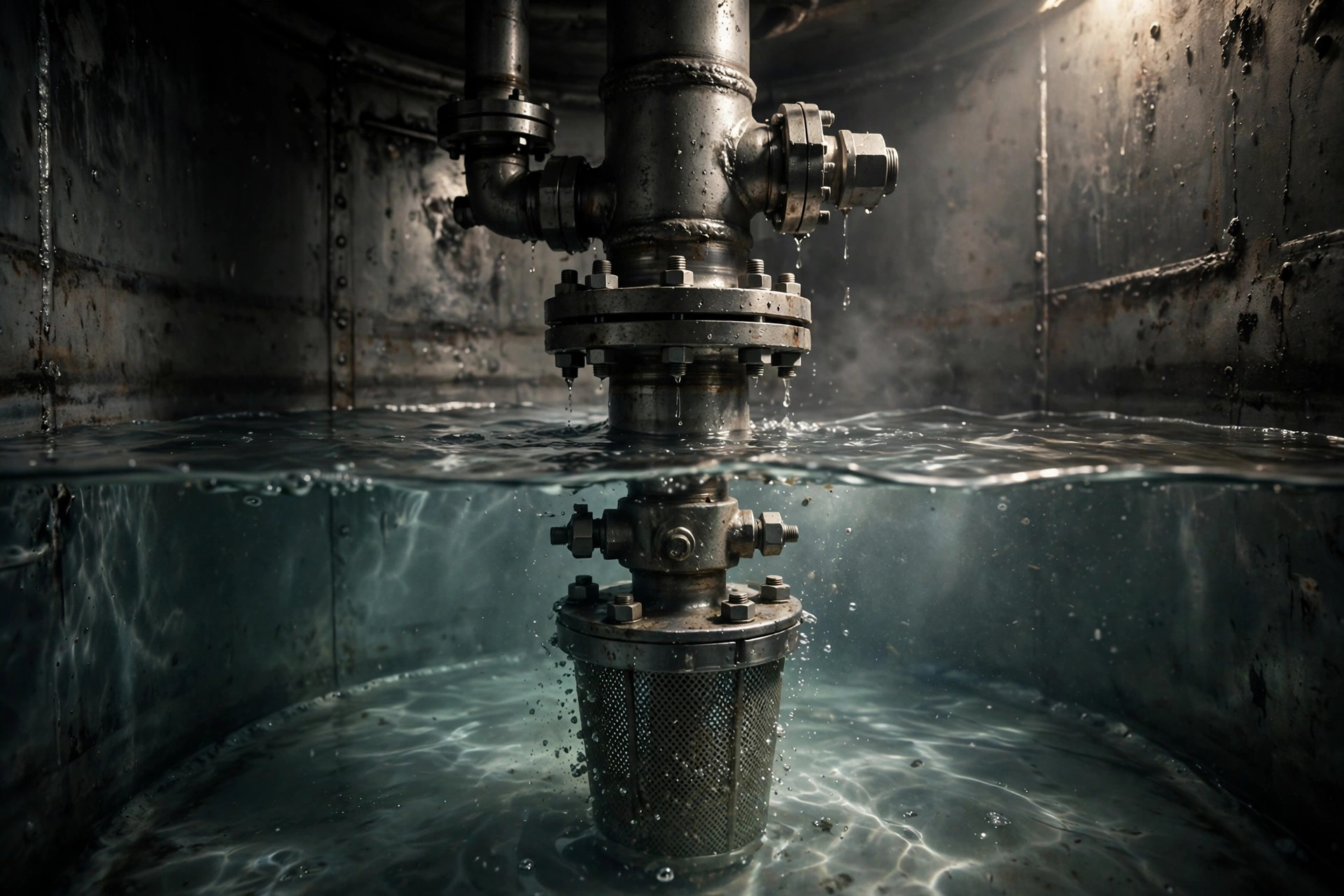

吸液管底部的带滤网底阀起什么作用？

三个作用：停机时保住管路里的液柱不回流，开机不用重新灌泵；滤网把杂质挡在泵外，保护进出口阀组。

底阀装在吸液管底部，是个单向阀。没有底阀或底阀卡住常开，停机后液柱回落到药箱，下次启动泵要重新建立吸程——对只有 1 m 自吸能力的 KD 来说，等于每次启动都走钢丝。滤网堵塞同样会造成不上量，纳入定期检查项。

排查顺序表：先查哪一项？

用"三要点排查法"安排顺序：气密→管径与走向→底阀，先排除最致命、最好查的漏气，再查阻力，最后查底阀。

结论

千世KD吸液管路气密底阀的安装逻辑收拢为三条：管路必须绝对气密，一个漏点都不能有；吸液管管径大于泵吸入口、尽量短而直，给 1 m 自吸能力留裕量；底部装带滤网底阀，保住液柱、挡住杂质。不上量时按气密→管径走向→底阀的顺序排查，先查最致命的一项。本文只覆盖吸液侧三要点，排出侧的安全阀、背压阀等安装要求不在本篇范围内。

常见问题

吸液管路漏气会有什么后果？

破坏吸液侧真空，泵运转正常也吸不上液，药箱液位不下降。

吸液管管径有什么要求？

吸液管管径必须大于泵吸入口，这是说明书原文要求，不折算倍数。

KD 的自吸能力是多少？

常规 KD 的自吸能力为 1 m，安装高度差必须留在这个数值以内。

底阀装在什么位置？有什么用？

装在吸液管底部，带滤网：维持液柱不回流，同时过滤杂质保护阀组。

不上量时先查哪一项？

先查气密，再查管径与走向，最后查底阀，按排查顺序表逐项排除。
