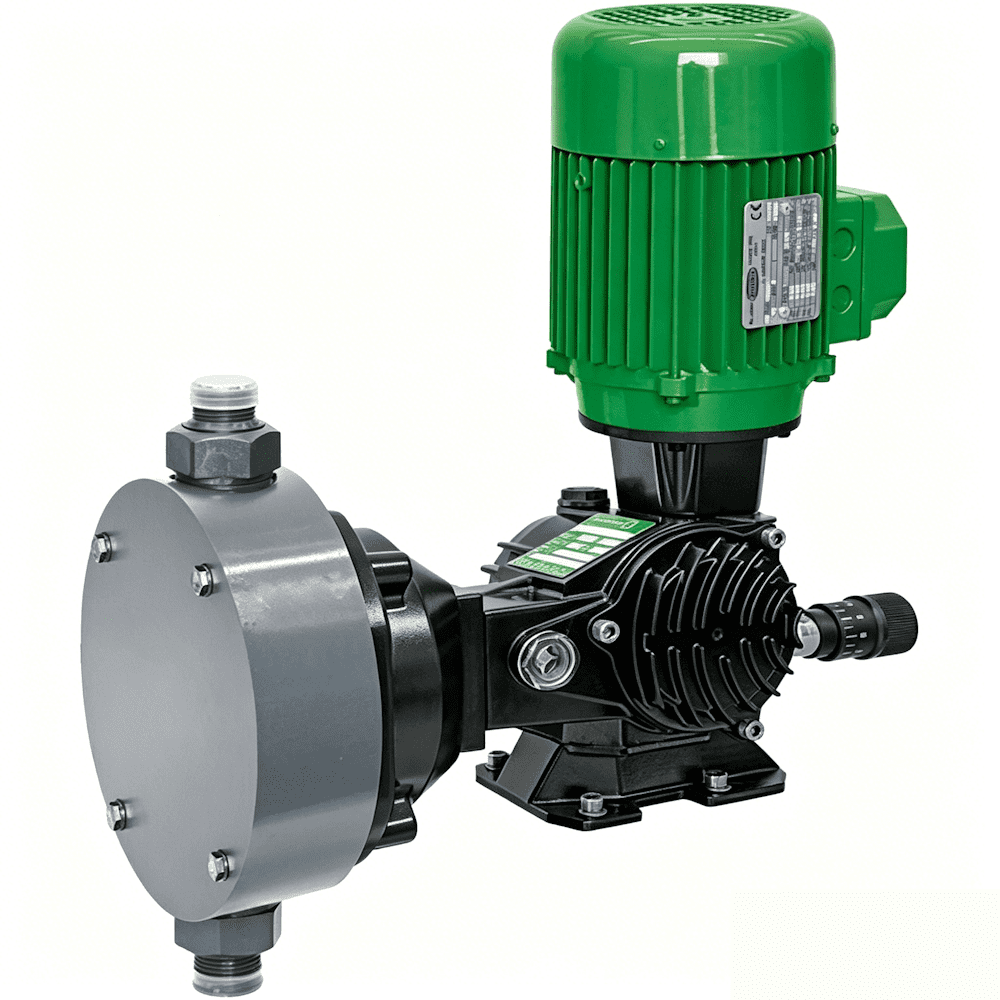

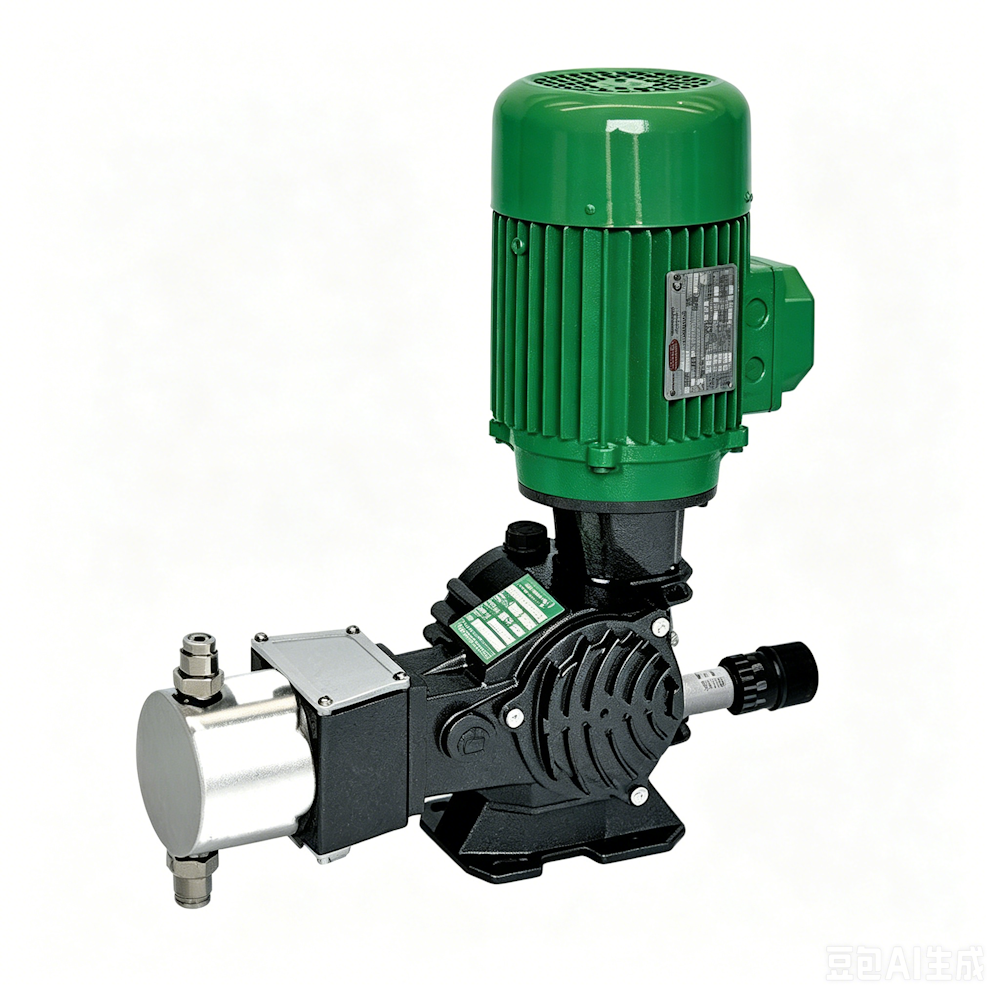

Doseuro Model D 机械隔膜计量泵
一、 产品简介
Model D 系列机械隔膜计量泵是专为严苛工业环境打造的高端容积式流体输送设备。该系列设备采用柔性隔膜作为工作腔隔离层，在无需极高系统背压的工况下，完美解决了传统泵阀易泄漏和对颗粒物敏感的痛点，是处理高危化学品及复杂流体的理想核心组件。
二、 核心优势
- 绝对的零泄漏保障：采用物理隔离层设计，彻底切断了化学流体与驱动机械之间的接触，完全杜绝介质外泄，特别适合处理剧毒、有害、易挥发及易燃易爆液体。
- 出色的颗粒包容性：无物理摩擦的密封填料设计，允许泵送含有少量悬浮固体颗粒或易结晶的介质，大幅降低了设备卡涩和异常磨损的风险。
- 工业级重载驱动：核心底盘采用全封闭式蜗轮蜗杆减速箱，内部由高精度轴承支撑并在油浴中充分润滑。外部经过严格的防腐电泳涂装处理，无惧高腐蚀性的车间环境。
- 全自动化闭环集成：支持在设备静止或全速运转中进行无级冲程调节。除了标准的手动控制，还可无缝升级为 4-20 毫安模拟量信号、气动控制或工业数字总线（如 PROFIBUS DP）控制，轻松接入集中控制系统。
三、 典型应用范围
Model D 凭借其极致的安全性和包容性，广泛服务于以下核心工业流程：
- 水处理及环保：精准投加混凝剂、次氯酸钠、聚合物及各类酸碱中和剂。
- 农业灌溉施肥：高浓度腐蚀性液态肥料的高效、按比例注入。
- 化工与造纸工业：特种漂白剂、精细化学试剂及腐蚀性辅助材料的安全计量与输送。
- 冷却塔循环系统：水质稳定剂、阻垢剂与杀菌灭藻剂的定量循环添加。
四、 过流材质与化学兼容性
为了应对从常规污水到强腐蚀性酸碱的不同挑战，液力端提供了极具深度的防腐材质矩阵：
- 隔膜标准：全系标配特氟龙（PTFE）涂层隔膜，提供无与伦比的耐腐蚀与抗机械疲劳性能。
- 常规经济型（代码 12/13/16）：采用聚丙烯（PP）或聚氯乙烯（PVC）泵头，搭配派热克斯玻璃或不锈钢阀球与聚偏氟乙烯（PVDF）阀座，是水处理药剂与常规酸碱溶液的高性价比之选。
- 高强抗腐型（代码 23）：聚偏氟乙烯（PVDF）泵头与 PVDF 阀座，搭配特氟龙隔膜，构建极强的抗腐蚀屏障，专攻各类强酸、强碱及特种电镀药水。
- 有机溶剂型（代码 11）：316L 不锈钢泵头与单向阀，搭配氟橡胶垫片，适用于易挥发有机溶剂及高机械强度要求的特殊工况。
五、 核心型号与技术规格
全系列标配符合欧洲规范的高品质 4 极电机（提供防爆认证定制选项），支持单泵头或多泵头串联，满足不同规模的加药需求。
- D050N 微小流量系列：配备 0.18 千瓦电机，流量覆盖 5 至 58.8 升/小时，最大背压可达 14 巴，适合精密微量添加。
- D100N / D101N 中型流量系列：电机功率 0.18 至 0.37 千瓦，流量覆盖 53 至 525 升/小时，标配英制外螺纹接口，是大多数常规工业管线的主力机型。
- D121N / D122N 大流量重载系列：最高配备 0.75 千瓦大功率电机，最大单头流量可达 1400 升/小时，满足大型环保水务和工业化集中加药的苛刻需求。
安装建议：为进一步提升管线计量的平稳度与准确性，建议在设备排出端同步配置脉动阻尼器与背压阀组件。
六、 产品型号参数
产品核心定位与适用工况
与柱塞泵不同，Model D 系列机械隔膜泵是处理危险化学品的首选方案。它能完美应对“介质含有微量悬浮固体”且“对流体泄漏绝对零容忍”的工况，无需极高的系统工作压力即可实现长效稳定运行。
- 核心应用领域： 广泛应用于农业灌溉施肥、水处理环保、造纸工业、精细化工、食品工业及冷却塔循环系统。
- 典型输送介质： 混凝剂、高浓度化肥、各类工业强酸、聚合物等高危或易结晶的化学流体。
- 工业级驱动底盘： 采用重载蜗轮蜗杆减速箱设计，轴承支撑且完全油浴润滑，外壳经过抗腐蚀电泳涂装处理；支持在停机或运行状态下无级调节冲程（支持手动、4-20毫安模拟量、工业总线或气动控制）。
- 标准电机配置： 标配欧洲工业标准的4极高品质电机（0.18千瓦至0.75千瓦）。支持三相 220-240伏/380-415伏 (50赫兹)；同时可根据特殊工程要求定制防爆认证或异型电压电机。
一、 机械隔膜泵全系性能参数 (涵盖金属与塑料材质泵头)
| 泵型号 | 支持减速比类型 | 冲程频率 (50赫兹 / 60赫兹) |
排量范围 升/小时 (50赫兹 / 60赫兹) |
最大背压 (巴) (金属 / 塑料) |
标准接口尺寸 | 电机功率 |
|---|---|---|---|---|---|---|
| D050N-30 | 1, F, C, B | 35~116 / 42~139 | 5~17 / 6~20.4 | 14 / 10 | 二分之一英寸 英制外螺纹 | 0.18 千瓦 |
| D050N-50 | 1, F, C, B | 35~116 / 42~139 | 14~49 / 16.8~58.8 | 10 / 10 | ||
| D100N-70 | 1, F, C, B | 35~116 / 42~139 | 53~176 / 63.6~211 | 5 / 5 | 二分之一英寸 英制外螺纹 | 0.18 千瓦 |
| D100N-90 | 1, F, C, B | 35~116 / 42~139 | 81~271 / 97~325 | 3 / 3 | 四分之三英寸 英制外螺纹 | |
| D100N-105 | 1, F, C, B | 35~116 / 42~139 | 108~360 / 129~432 | 1.5 / 1.5 | ||
| D100N-120 | 11, F, C, B | 35~116 / 42~139 | 132~438 / 158~525 | 1.5 / 1.5 | 1英寸 英制外螺纹 | |
| D101N-90 | F, C, B | 70, 96, 120 / 84, 116, 144 | 158~271 / 189.6~325.2 | 5 / 5 | 四分之三英寸 英制外螺纹 | 0.25 千瓦 |
| D121N-120 | F, C, B | 70, 96, 120 / 84, 116, 144 | 332~570 / 398.4~684 | 3 / 3 | 1英寸 英制外螺纹 | 0.37 千瓦 |
| D122N-120 | F, C, B, A | 56, 96, 112, 140 / 67~134 | 257~650 / 308~672 | 6 / 6 | 1英寸 英制外螺纹 | 0.55 千瓦 |
| D122N-140 | F, C, B, A | 56, 96, 112, 140 / 67~134 | 437~1165 / 524~1175 | 3 / 3 | ||
| D122N-160 | F, C, B, A | 56, 96, 112, 140 / 67~134 | 527~1330 / 633~1400 | 3 / 3 | 一又二分之一英寸 英制外螺纹 | 0.75 千瓦 |
二、 液力端过流材质配置组合 (全系标配特氟龙涂层隔膜)
| 材质代码 | 泵头材质 | 隔膜材质 | 单向阀球 | 阀座材质 | 阀门垫片 | 典型化学介质适应性 |
|---|---|---|---|---|---|---|
| 11 | 316L 不锈钢 | 特氟龙 (PTFE) 涂层隔膜 | 316L 不锈钢 | 316L 不锈钢 | 氟橡胶 (FPM) | 要求高机械强度的化工流体、有机溶剂 |
| 12 | 聚丙烯 (PP) | 派热克斯玻璃 (Pyrex) | 聚偏氟乙烯 (PVDF) | 氟橡胶 (FPM) | 常规水处理药剂、一般酸碱溶液 | |
| 13 | 聚氯乙烯 (PVC) | 派热克斯玻璃 (Pyrex) | 聚偏氟乙烯 (PVDF) | 氟橡胶 (FPM) | 次氯酸钠、农业灌溉肥料、常规污水处理 | |
| 16 | 聚氯乙烯 (PVC) | 316L 不锈钢 | 聚偏氟乙烯 (PVDF) | 氟橡胶 (FPM) | 含少量微颗粒或特殊比重的介质 | |
| 23 | 聚偏氟乙烯 (PVDF) | 派热克斯玻璃 (Pyrex) | 聚偏氟乙烯 (PVDF) | 氟橡胶 (FPM) | 强腐蚀性化学品、强酸及特种电镀药水 |
三、 Doseuro 全面选型代码解码指南
厂内订购代码示例： D OB 070 1 0 13 2 N 1 A A 00
| 代码段位 | 字段定义 | 代码含义及技术参数释义 |
|---|---|---|
| 第 1 位 | 泵类型 | D = 机械隔膜泵 |
| 第 2-3 位 | 泵壳基础尺寸 | 0A = 050N | 0B = 100N | 0C = 101N | 0I = 121N | 0J = 122N |
| 第 4-6 位 | 隔膜外径 | 直接对应技术参数表，例如 070 代表隔膜外径为 70毫米，决定了单次冲程容积。 |
| 第 7 位 | 阀门类型 | 1 = 单球阀 | 2 = 双球阀 (提供更严密的防回流效果) |
| 第 8 位 | 设计压力 | 0 = 标准压力 (绝大多数 D系列为标准压力) | 1 = 高压 | 2 = 中压 |
| 第 9-10 位 | 过流材质 | 对应前表材质代码，如 11, 13, 23。 |
| 第 11 位 | 泵头结构 | 1 = 标准版 | 2 = 带冲洗功能 (针对易结晶药水) | N = 新版本设计 |
| 第 12 位 | 冲程控制 | 1 = 手动调节 | 2 = 4-20毫安 自动控制 | 3 = 气动 | 8 = PROFIBUS DP 工业总线 |
| 第 13 位 | 电机减速比 | 对应冲程频率代码：1=B, 2=C, 3=F, 4=A, 5=I |
| 第 14-15 位 | 驱动电机参数 | 1 1 = 单相 230伏/50赫兹 A A = 三相 230/400伏 50/60赫兹 0 0 = 裸泵，不带电机 |
