加药泵最怕两种工况：药箱抽空了泵还在转，出口阀门没开泵憋着压打。靠人工巡检很难及时发现——夜间一个班次没人进加药间，泵可能已经干转了几个小时。加药泵联锁保护就是给泵装上自动刹车：液位低了自己停，压力高了自己停，把事故拦在发生之前。

联锁不是高档配置，而是加药系统的基本安全项。干转会烧坏隔膜、拉伤柱塞密封，超压会顶开管路接头、胀裂泵头，两类故障的维修费都比一套液位开关加压力开关贵得多。计量泵是容积式泵，出口憋住时不会打滑，压力一直往上顶，直到最薄弱的地方先坏；缺液时隔膜高频干摩擦，几分钟就能磨出裂纹。巡检间隔是小时级，泵损坏的速度是分钟级，这个时间差只能靠自动联锁来补。

缺液联锁：低液位开关实现停机与报警

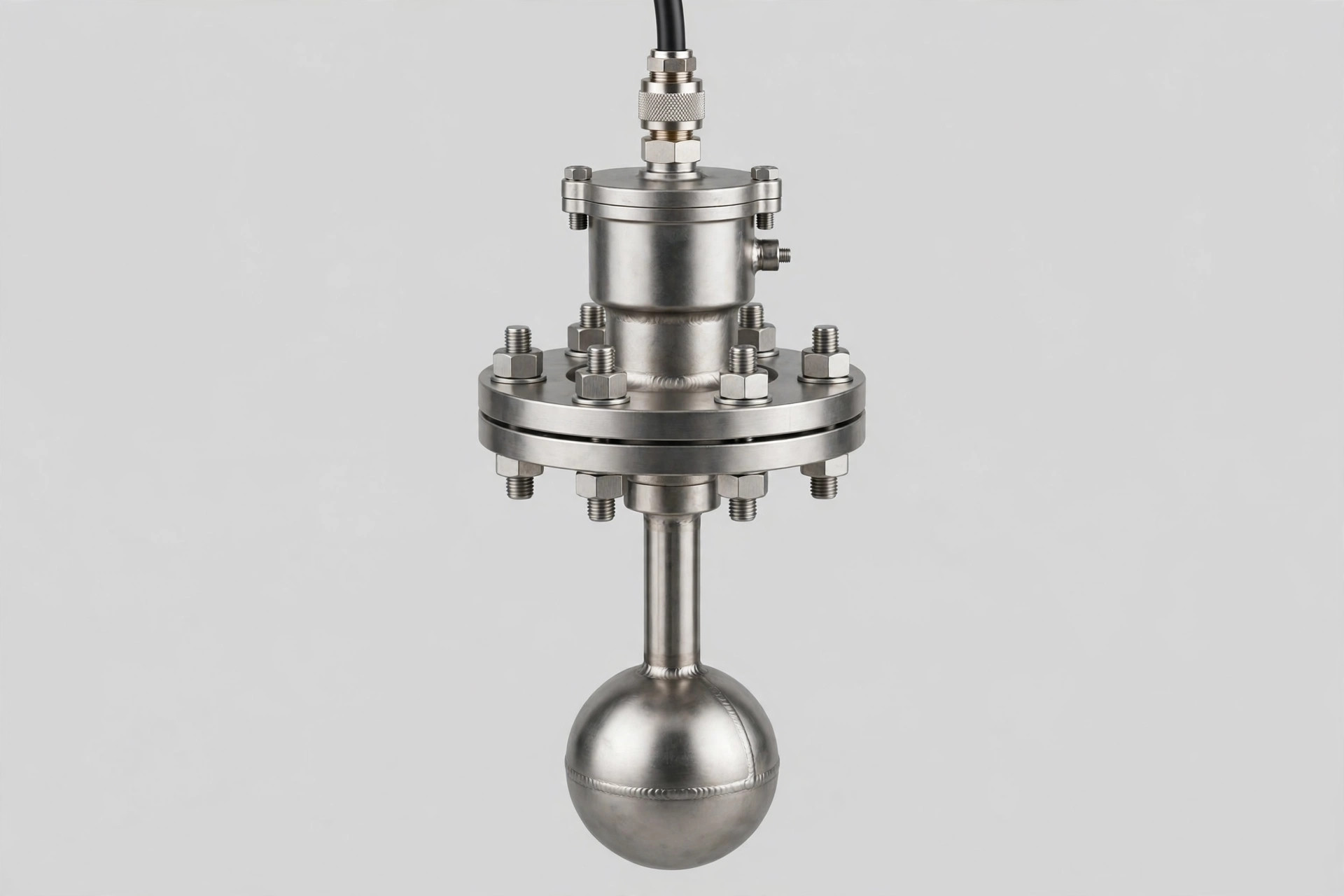

缺液联锁的核心是装在药箱上的液位开关。浮球式结构简单，适合清水类介质；音叉式没有活动部件、不怕挂料，适合易结晶或粘附的药剂；电容式可以非接触检测，适合腐蚀性强的介质。按介质特性选型，够用、可靠是第一位的。

建议做两级：第一级低液位报警，提醒运行人员准备加药；第二级低低液位停机，直接停泵。报警位设在还能维持一段时间投加的液位高度，停机位设在吸入管口上方，保证停泵前管路不断流。两级分开，报警和停机互不干扰。

接线按故障安全原则设计：信号线断线或开关本体故障时，系统按"缺液"处理停泵，而不是继续运行。触点的常开、常闭形式在采购时就要跟供应商确认，不要等到调试才发现逻辑反了。

超压联锁：出口压力开关怎么做

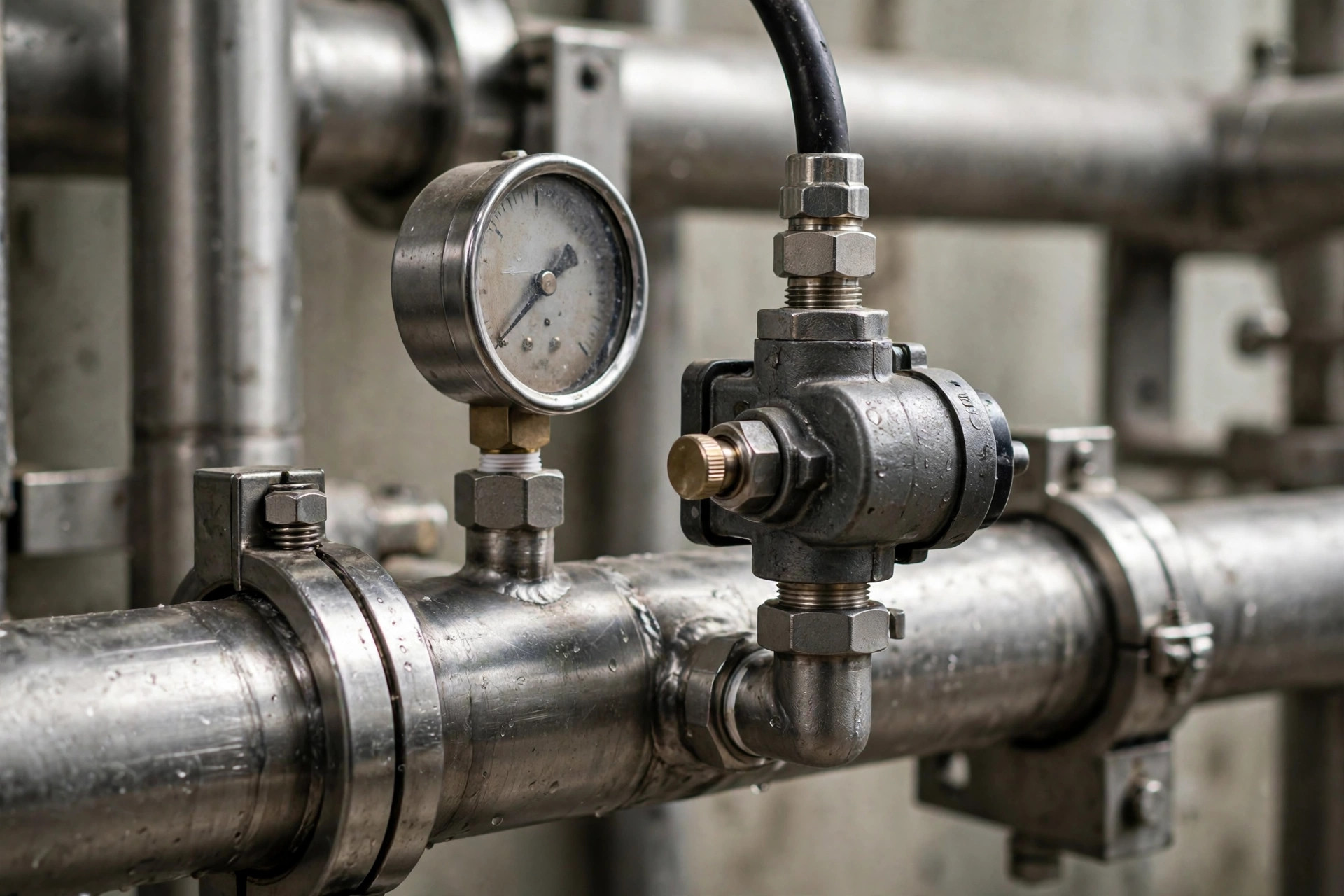

超压联锁用一只机械式压力开关装在泵出口管路上。设定值定在正常工作压力之上、安全阀开启压力之下，中间留出足够的裕量；压力超过设定值即停泵并报警。出口阀门误关、管路堵塞、背压阀卡死，这几种憋压工况都能被它拦下来。

设定值离正常工作压力太近，管路正常的压力脉动会引起误动作；离安全阀开启压力太近，安全阀先跳，联锁就失去了意义。投用后观察几个运行周期，把设定值落在合理区间再固定下来。

复位方式建议用手动复位。超压停泵后，运行人员到现场查明原因——阀门没开还是管路堵了——处理完再手动复位开车。原因没排除就自动复位反复启停，对泵和管路的冲击更大。

联锁信号与 PLC/控制器的三种接入方式

第一种是硬接线进 PLC 的数字量输入点，联锁逻辑写在程序里，可以做延时、做报警分级，适合已经有 PLC 的系统。第二种是继电器中转：液位开关和压力开关的触点串入泵接触器的控制回路，直接切断，PLC 只监视状态，不依赖程序也能保护，小型加药装置用这种完全够用。第三种是控制器自带联锁端子，一些加药控制器和变频器预留了外部故障输入，开关量信号直接接入即可，成套加药装置优先用这种，省去二次接线。

加药泵联锁保护配置对照表

表中最后一行安全阀不属于电联锁，但它是超压联锁的搭档：电联锁先动作停泵，安全阀是最后一道机械防线。两者都要有，不能互相替代。

调试与日常点检

投用前必须做动作试验：人为把液位开关拨到低位，确认泵停、报警响；手动给压力开关加压，确认超压时停泵。设定值、动作值、复位方式记下来存档备查。

日常点检里，联锁动作试验每季度做一次：液位开关挂料就拆下来擦净再装回，压力开关的设定值每年校验一次。误动频繁时不要长期短接旁路——误动说明选型或设定有问题，解决根子，而不是把保护拆掉。

结论

加药泵联锁保护抓住两条线就够了：缺液联锁防干转，两级液位开关实现报警加停机；超压联锁防憋压，出口压力开关卡住压力上限。信号进 PLC 做逻辑，或走继电器直接切断，看现场条件定。装完做动作试验、定期校验，保护才能在关键时刻顶得上。这是加药系统里花钱最少、顶用最多的安全投入。

常见问题

1. 液位开关装在什么高度合适？

报警位设在还能维持一段时间投加的液位，停机位设在吸入管口上方、保证停泵前管路不断流的位置，两级分开设置。

2. 压力开关的设定值怎么定？

高于正常工作压力、低于安全阀开启压力，中间留出裕量。投用后按实际运行压力微调，避开正常的压力脉动区间。

3. 自动复位和手动复位选哪个？

超压联锁建议手动复位，查明原因再开车；缺液联锁加药后可以自动恢复，但要有报警记录可查。

4. 联锁误动作频繁怎么办？

先查液位开关是否挂料、压力开关是否受脉冲干扰，必要时加阻尼或调整安装位置。不要直接调高设定值，更不要短接旁路。

5. 小型加药装置没有 PLC，怎么做联锁？

用继电器逻辑：液位开关和压力开关的触点串入泵接触器的线圈回路，触发时直接断开，同样实现停机保护。
